Modulární dopravníky

Modulární dopravníky jsou určeny převážně k přepravě kusových výrobků různých vlastností především tam, kde je třeba zvýšená odolnost pásu vůči vyšším teplotám nebo vůči mechanickému poškození. Jsou vhodné jak k samostatnému použití, tak pro zástavbu do větších dopravních celků, popř. výrobních a montážních linek. Konstrukce dopravníků umožňuje řešit několik tvarových úseků linky (zatáčky, lomené úseky apod.) skrze jeden pohon. Vyznačují se lehkou a pevnou konstrukcí z eloxovaných hliníkových profilů, moderním designem a velkou variabilitou provedení.



Přednosti

  • dopravníky vyráběny dle požadavků zákazníka, tzn. „na míru“
  • možnost provádění speciálních technologických či výrobních operací přímo na dopravníku (např. ofukování, odmašťování, odkap oleje do vany pod dopravníkem atd.)
  • výběr ze čtyř druhů materiálů modulárních pásů s různými vlastnostmi a oblastmi použití (např. potravinářský, odolný olejům nebo adhezivní, barevné provedení šedý, modrý, bílý)
  • vysoká životnost pásu
  • různé typy modulárních článků určené pro širokou oblast použití
  • při poškození pásu výměna jen jeho poškozené části (z dlouhodobého hlediska velká úspora finančních nákladů)
  • kostra dopravníků tvořená profily stavebnicového systému item s možností snadného připojení dalších profilů nebo doplňujících technologií, popř. možnost v budoucnu dopravník modifikovat
  • tichý chod předurčující dopravníky k vestavění do montážních linek se stálou obsluhou

Technické řešení

  • základní rám dopravníku z hliníkových drážkovaných profilů stavebnicového systému item
  • hnací a hnaná plastová ozubená kola
  • hliníkové držáky hnacích a hnaných ozubených kol s naklápěcími kuličkovými ložisky pro seřizování a dopnutí transportního pásu
  • pohon tvořený kompaktní jednotkou, skládající se z třífázového asynchronního elektromotoru a šnekové převodovky. U větších zatížení použití kuželočelní převodovky.
  • modulární pás v modulech o rozteči 1/2“ až 2” navzájem spojený pomocí tuhých plastových tyčí. Materiály pásů: PP, PE, POM, PA - podrobnější popis pásů viz kapitola 10. Možnost doplnění pásů o příčná a podélná hradítka.
  • plastové kluzné vedení pod horní větví pásu pro její podepření a snížení tření
  • podpěrné válečky průměru 50 mm (Al nebo PVC) umístěné pod dolní větví pásu u delších dopravníků (nad 2 m), bránící jejímu prověšování
  • rychlost konstantní nebo s možností regulace použitím frekvenčního měniče
  • podstava, stejně jako základní rám, z hliníkových drážkovaných profilů stavebnicového systému item. Varianta také ve výškově přestavitelném (ručně, pohonem) nebo šikmém provedení.
  • možnost dodání včetně elektrického zapojení s motorovým spouštěčem nebo s frekvenčním měničem

Volitelné příslušenství

  • elektrické zapojení dopravníků včetně prvků jako optická čidla s odrazkou, bezpečnostní STOP tlačítka, frekvenční měnič, motorový spouštěč apod.
  • podstava
  • motor 1 x 230 V
  • plastové kluzné vedení se zvýšenými okraji pro vedení materiálu
  • boční vedení stavitelné pouze v horizontálním nebo v horizontálním i vertikálním směru
  • mechanické koncové dorazy

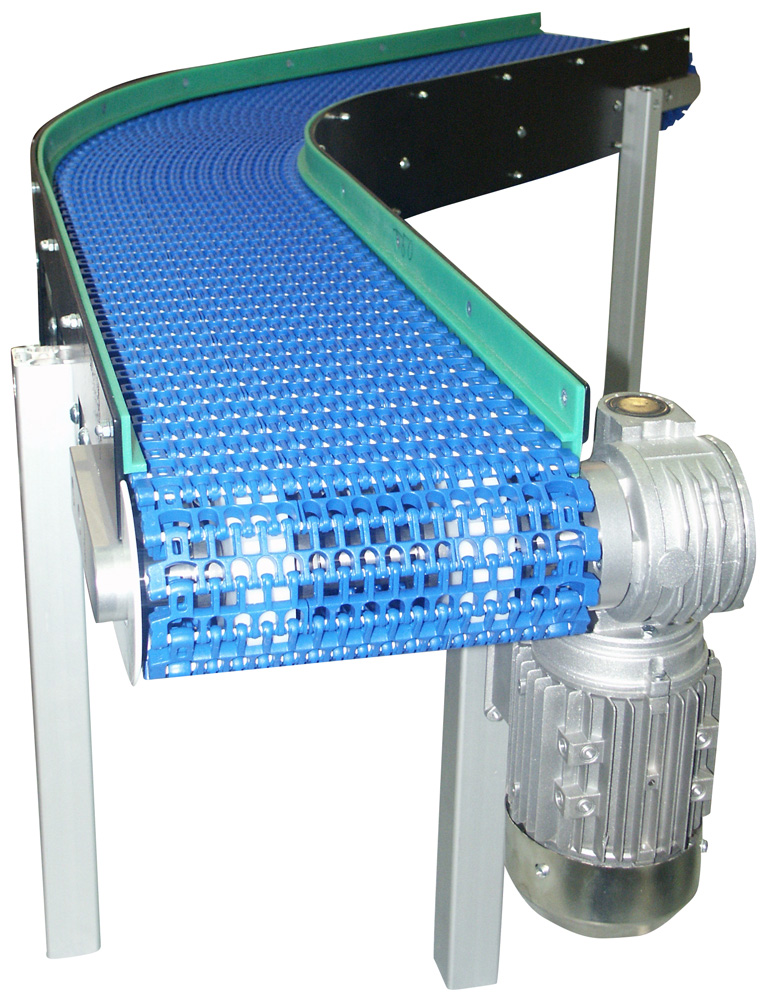

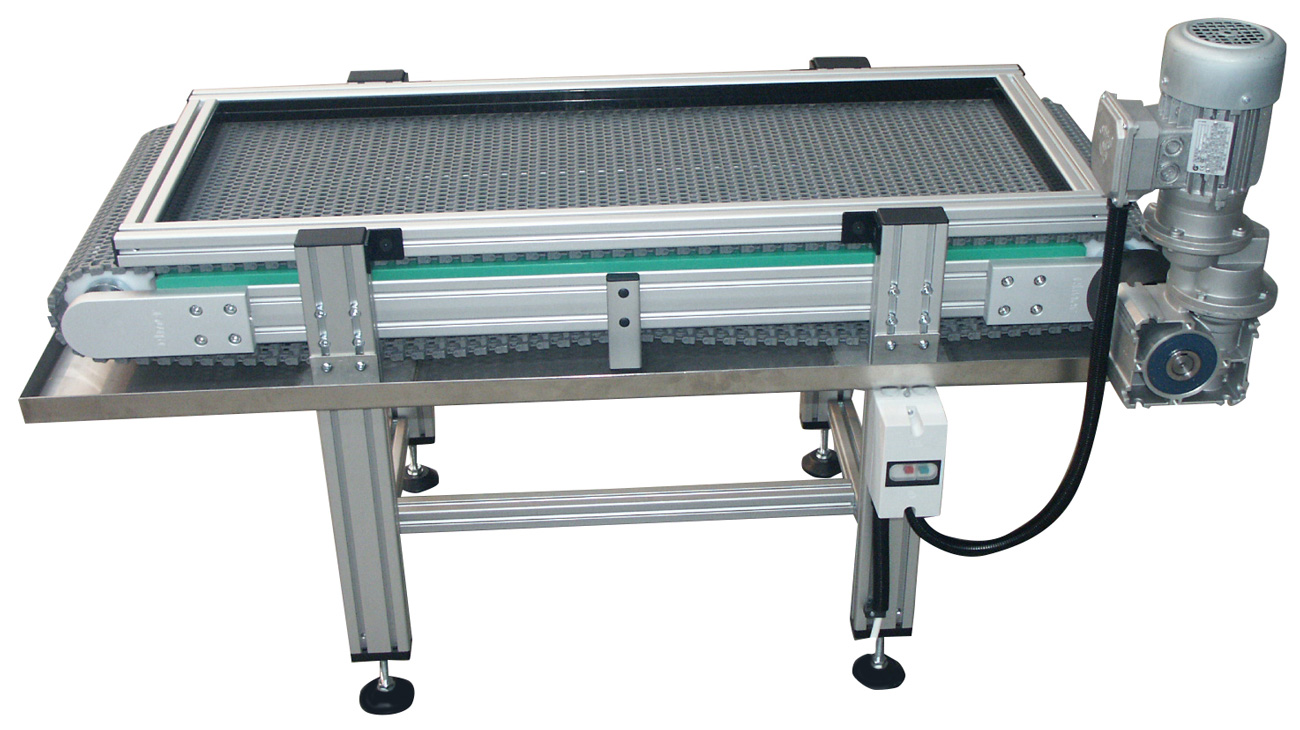

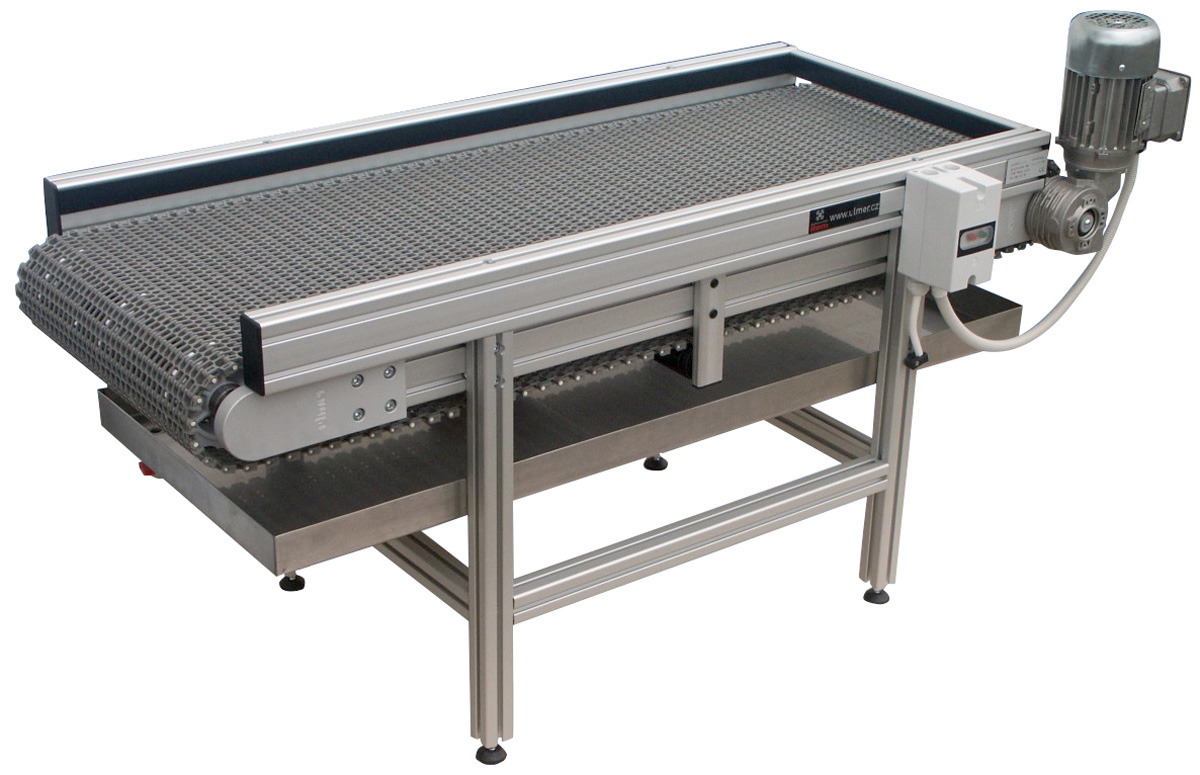

Realizace
