Dopravníkové systémy » Doštičkové dopravníky
Oddělovací linka
DOŠTIČKOVÉ DOPRAVNÍKY

Doštičkové dopravníky sú určené prevažne k preprave kusových výrobkov rôznych vlastnosti predovšetkým tam, kde je potrebná zvýšená odolnosť pásu voči vyšším teplotám alebo voči mechanickému poškodeniu a minimalizácia zástavového priestoru. Sú vhodné tak k samostatnému použitiu ako aj pre vmontovanie do väčších dopravných celkov, popr. výrobných a montážnych liniek. Konštrukcia dopravníkov umožňuje riešiť niekoľko tvarových úsekov linky (zákruty, lomené úseky apod.) skrze jeden pohon. Vyznačujú sa ľahkou a pevnou konštrukciou z eloxovaných hliníkových profilov, moderným designom a veľkou variabilitou prevedenia.

Technické riešenie štandardného doštičkového dopravníku:

  • základný rám dopravníka z hliníkových drážkovaných profilov stavebnicového systému item
  • hnacie a hnané plastové (oceľové) ozubené kolesá
  • hliníkové držiaky hnacích a hnaných ozubených kolies s naklápacími guličkovými ložiskami pre zoradenie a dopnutie transportného pásu
  • pohon tvorený kompaktnou jednotkou, skladajúcou sa z trojfázového asynchrónneho elektromotora a závitovkovej prevodovky. Pri väčších zaťaženiach použitie kužeľočelnej prevodovky

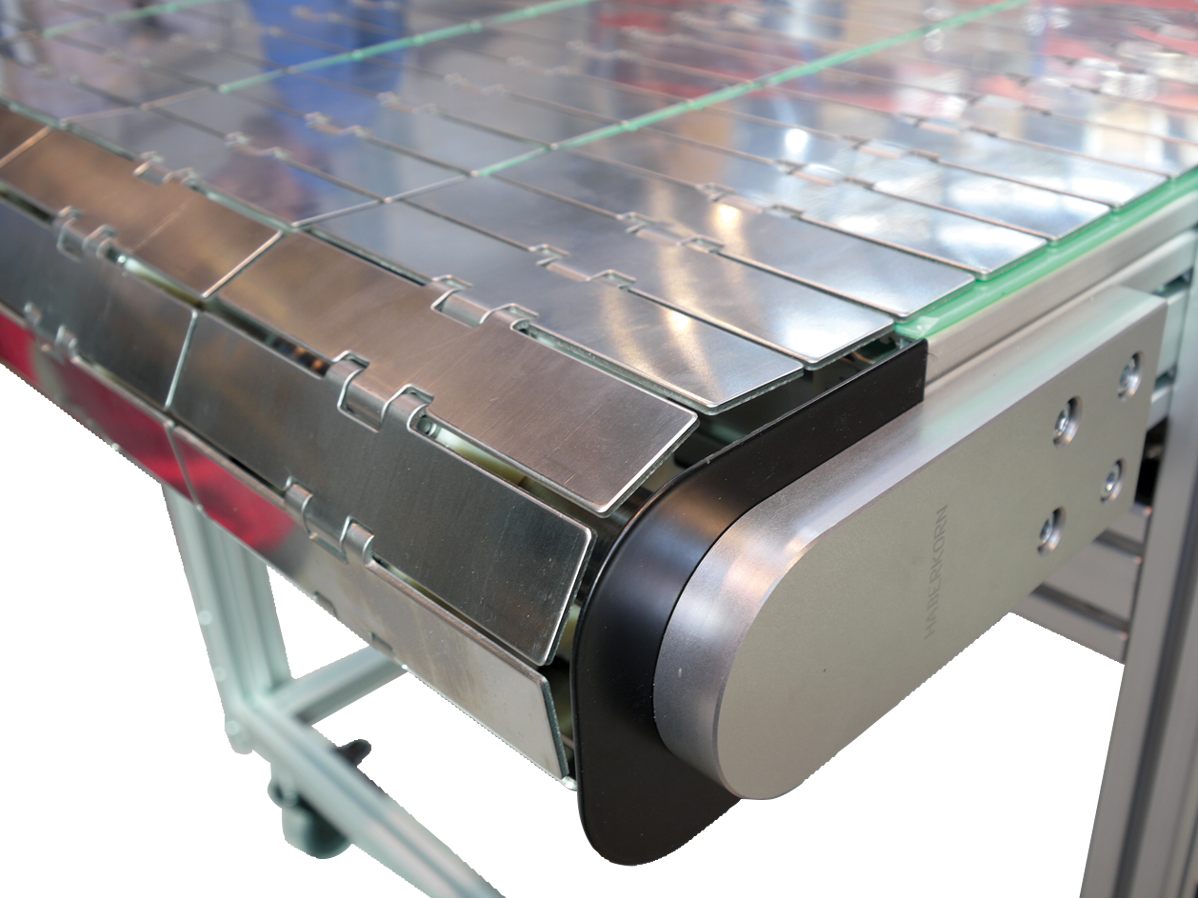

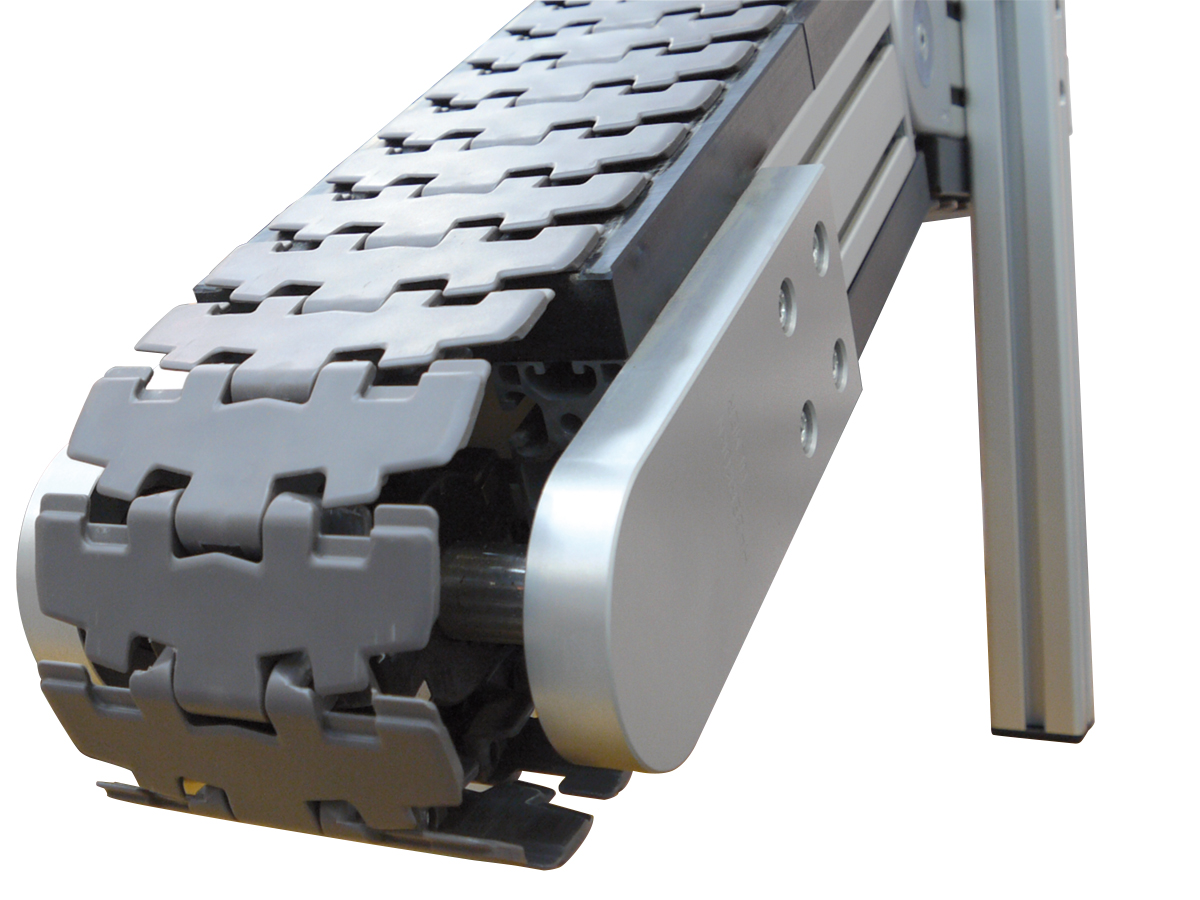

  • doštičkový pás v moduloch o rozstupe 1/2” až 3,15” ktoré sú navzájom spojené pomocou oceľových kolíkov. Materiály pásov: POM, PC, nerezová oceľ - podrobnejší popis pásov viď kapitola 10.
  • plastové klzné vedenie pod hornou vetvou pásu pre jeho podoprenie a zníženie trenia
  • podperné valčeky priemeru 50 mm /Al alebo PVC/ umiestnené pod dolnou vetvou pásu pri dlhších dopravníkoch /nad 2m/, brániace jeho nadmernému previsu
  • rýchlosť konštantná alebo s možnosťou regulácie použitiam frekvenčného meniča
  • podstava, rovnako ako základný rám z hliníkových drážkovaných profilov stavebnicového systému item. Variant tiež vo výškovo prestaviteľnom /ručne, elektropohonom/ alebo šikmom prevedenie
  • možnosť dodania včítane elektrického zapojenia s motorovým spúšťačom alebo s frekvenčným meničom

Prednosti doštičkových dopravníkov:

  • dopravníky vyrábané podľa požiadaviek zákazníka, tzv. „na mieru“
  • možnosť uskutočňovania špeciálnych technologických či výrobných operácií priamo na dopravníku /napr. ofukovanie, odmasťovanie, odkvapkávanie oleja do vane pod dopravníkom atď./
  • malý polomer zákruty
  • možnosť voľby rôznych druhov materiálov doštičkových pásov s rôznymi vlastnosťami a oblasťami použitia
  • vysoká životnosť pásu
  • rôzne typy doštičkových článkov určené pre širokú oblasť použitia (napr., odolné voči olejom alebo adhezívne, farebné prevedenie šedý, modrý, biely)
  • pri poškodení pásu výmena len jeho poškodené časti (z dlhodobého hľadiska veľká úspora finančných nákladov)
  • kostra dopravníka tvorená profilmi stavebnicového systému item s možnosťou jednoduchého pripojenia ďalších profilov alebo doplňujúcich technológií, príp. možnosť v budúcnosti dopravník modifikovať

Voliteľné príslušenstvo doštičkových dopravníkov:

  • elektrické zapojenie dopravníka včítane prvkov ako optické čidlá s odrazkou, bezpečnostné STOP tlačidlá, frekvenčný menič, motorový spúšťač a pod.
  • podstava
  • elektromotor 1 x 230 V
  • plastové kĺzne vedenie so zvýšenými okrami pre vedenie materiálu
  • bočné vedenie nastaviteľné iba v horizontálnom alebo v horizontálnom i vertikálnom smere
  • mechanické koncové dorazy

Špeciálne riešenia:

  • Dopravník bez podstavy – vhodný na vmontovanie dopravníka do zákazníkovho zariadenia
  • Dopravník s podstavou, rampou a osvetlením – pre operácie prebiehajúce priamo na dopravníku

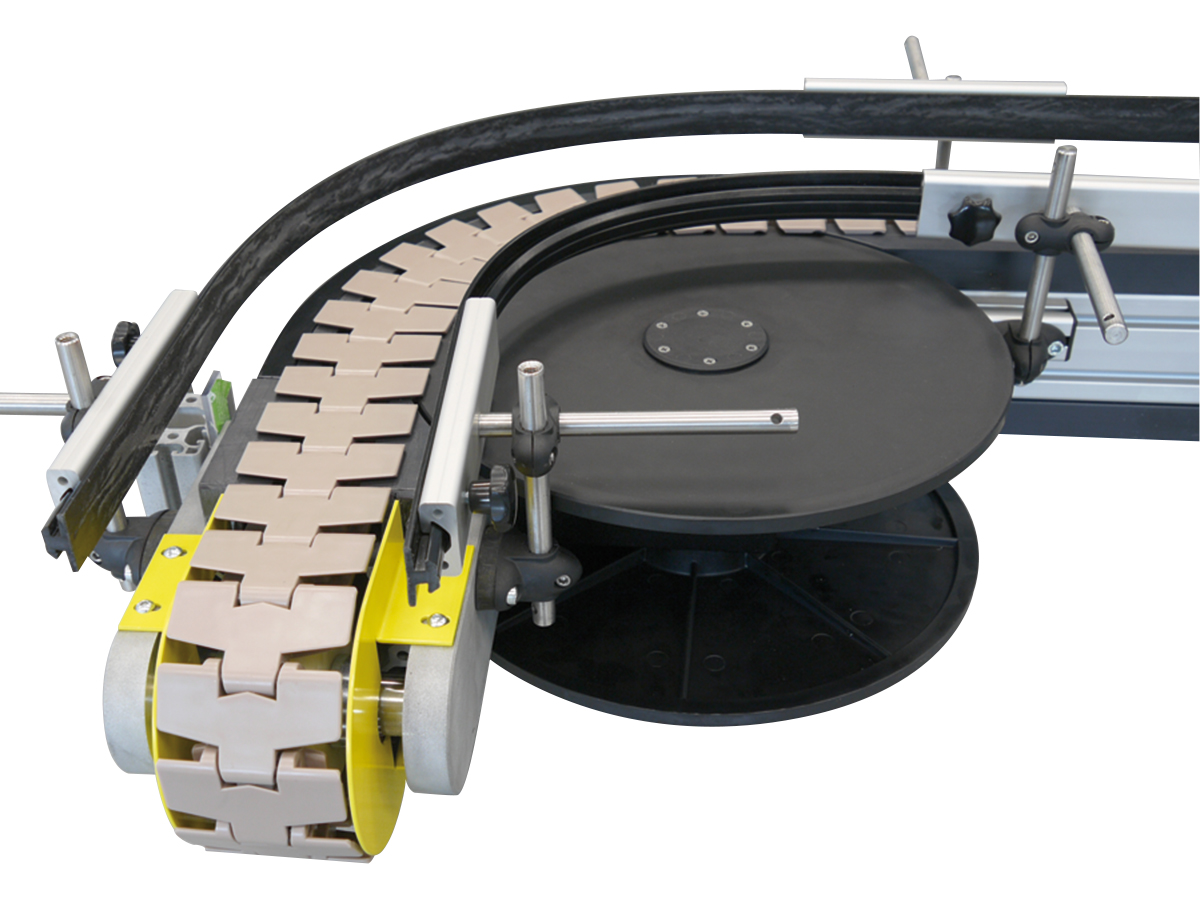

  • Zatáčka s doštičkový pásom – samostatne stojaci alebo ako súčasť priameho úseku dopravníku
Oddělovací linka
DOŠTIČKOVÉ DOPRAVNÍKY - PARAMETRE

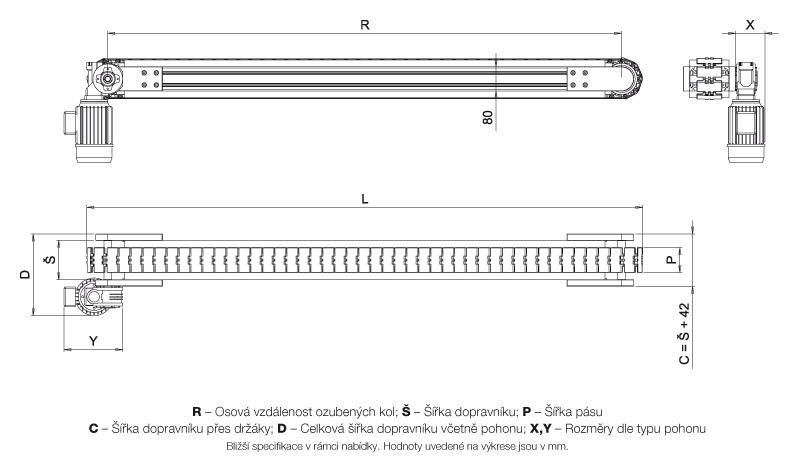

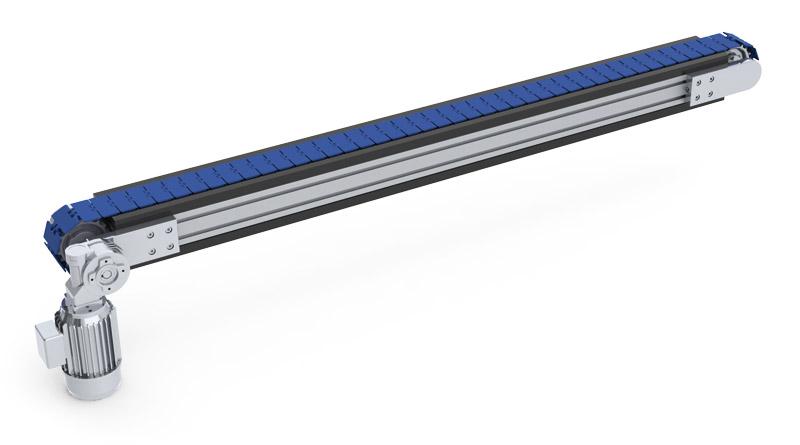

Destičkový dopravník Destičkový dopravník - výkres

Štandardné parametre
Dĺžka dopravníka 600 – 10 000 mm
Šírka pásu 31,8 – 190,5 mm
Zaťaženie dopravníka 20 kg/m
Pohon 3 x 400 V (1 x 230 V)
Rýchlosť doštičkového pásu * 4 - 50 m/min
Doštičkový pás POM, PC, nerez. ocel
Prevádzková teplota 10 – 80 °C
Rozstupový priemer ozubených kolies podľa typu pásu a zvolenej aplikácie
* Možnosť regulácie rýchlosti pomocou frekvenčného meniča v rozsahu 40 – 150 % (menovitá rýchlosť = 100 %).
Vyššie uvedené údaje sú štandardné. Iné hodnoty na vyžiadanie.
