Materiál a príslušenstvo (MB)

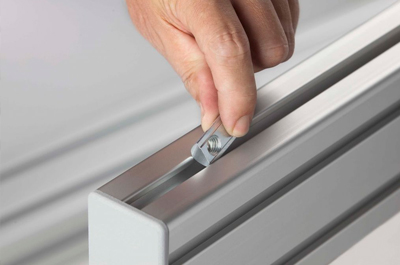

Základom systému sú presné eloxované hliníkové profily s pozdĺžnymi drážkami a otvormi pre upevnenie spojovacích prvkov a rozsiahleho príslušenstva. Povrch profilov je odolný proti korózii i poškrabaniu. Koncepcia systému umožňuje veľkú variabilitu, vysokú presnosť i pevnosť, ale aj rýchlu prestaviteľnosť a možnosť opakovaného použitia prvkov systému.



CAD databáza systému hlinikových profilov

Nemáte čas pri konštrukcii zariadení kresliť každú súčiastku? Použite databázu CAD hlinikových profilov vo všetkých základných 2D a 3D formátoch.

CAD knižnice:

Databáza obsahuje viac ako 7.500 unikátnych dielov. Všetky parametre a materiály sú zhodné s dielmi, ktoré Vám následne dodáme.

CAD databáza systému hliníkových profilov

Nemáte čas pri konštrukcii zariadení kresliť každú súčiastku? Použite databázu CAD hliníkových profilov vo všetkých základných 2D a 3D formátoch.

CAD knižnice:

Databáza obsahuje viac ako 7.500 unikátnych dielov. Všetky parametre a materiály sú zhodné s dielmi, ktoré Vám následne dodáme.

Základné konštrukčné rady hliníkových profilov

Hliníkové profily ponúkame v piatich rôzne dimenzovaných konštrukčných radoch, ktorých označenie je odvodené od šírky príslušnej drážky:

Profily 5: Kompaktné a ľahké profily

Šírka drážky 5 mm; modulárny prierez 20 mm.

Profily rady 5 sú vďaka svojej nízkej hmotnosti a kompaktným rozmerom určené pre jemné a zároveň stabilné použitie. Napríklad profil rady 5 s plochými prierezmi sa využíva ako nosný profil v lineárnych systémoch. Pomocou tohto konštrukčného radu možno konštruovať tiež ľahké rámy, ktoré odolajú maximálnemu takémuto zaťaženiu drážky vo výške 500 N (skrutky M5).



Profily 6: Hmotnostne optimalizované profily

Šírka drážky 6 mm; modulárny prierez 30 mm.

Profily rady 6 sú výbornou voľbou pre výrobu stolov, regálov a konštrukcie pre vysoké zaťaženie s optimalizovanou hmotnosťou. Umožňujú štíhly dizajn s nízkou spotrebou zdrojov. Varianty s uzavretými drážkami vytvárajú harmonický vzhľad. Maximálne ťahové zaťaženie na drážke činí 1750 N (skrutky M6).



Profily 8: Štandard pre projektantov

Šírka drážky 8 mm; modulárny prierez 40 mm.

Profily rady 8 sú základom medzi hliníkovými profilmi. Ponúkajú najširší výber rôznych variantov. Tento robustný profil používa max. ťahové zaťaženie na drážku až 5 000 N a skrutky so závitom M8.



Profily 10: Maximálna nosnosť pre náročné úlohy

Šírka drážky 10 mm; modulárny prierez 50 mm.

Profily rady 10 sa používajú pre podporu ťažkých bremien na malom priestore. Boky profilu s vysokou pevnosťou umožňujú ťahové zaťaženie až 7 000 N na skrutkové spojenie (M10). Tieto profily s pridanou hodnotou sú zaistené proti stratám v predpätí. V menej zaťažených oblastiach stroja možno použiť ľahké profily 10E.



Profily 12: Naše najsilnejšie profily

Šírka drážky 12 mm; modulárny prierez 60 mm.

Najsilnejší rad stavebnicového systému MB sú profily 12. Drážky umožňujú ťahové zaťaženie na skrutkový spoj vo výške až 10 000 N. Tieto masívne profily umožňujú výstavbu silne zaťažených rámov a konštrukcií strojov. Typový rad 12 dlhodobo bezpečne unesie aj ťažké nadstavby.


Najčastejšie používaným konštrukčným radom je rad 8. Tento rad má najširšie príslušenstvo, a preto je vhodný pre stavbu aj veľmi náročných krytov, pracovísk, regálov, vozíkov a stolov, kde je vyžadované rozličné vybavenie presne podľa potrieb zákazníka.

Výhody hliníkových profilov

  • cenovo dostupná riešenia vďaka jednoduchéj príprave výroby, montáži a opakovanému použitiu jednotlivých dielov
  • skrutkove spoje, systémy nevyžadujú zváranie
  • vysoká presnosť, pevnosť a životnosť dielov pri zachovaní nízkej hmotnosti konštrukcie
  • rýchla realizácia vďaka minimálnym nárokom na opracovanie
  • možnosť dodatočného doplnenia príslušenstva alebo úpravy u už dodaných zostáv
  • bez potreby nákladného strojového vybavenia a nutnosti povrchových úprav
  • moderný dizajn
  • rýchle a jednoduché konštruovanie s prehľadným katalógom a knižnicou prvkov pre CAD aplikácie na DVD

Rýchla dostupnosť

V rámci Českej a Slovenskej republiky disponujeme najväčšími skladovými zásobami. Expedíciu tovaru zabezpečujeme prostredníctvom troch predajných skladov v Českej republike a jedného na Slovensku. Skladový tovar expedujeme do jedného pracovného dňa, neskladové položky dodávame do jedného týždňa. Skladový tovar je pravidelne dopĺňaný do maximálnych kapacitných hraníc jednotlivých skladov.

Systémy hliníkových profilov - Produktové video

Inštruktážne video

Montáž čelného univerzálneho spoja Montáž univerzálneho spoja Montáž automatického spoja
Montáž klik spojokj 8 Montáž štandardného spoja Montáž štandardného spoja pre výplne
