Elektrické sloupky výkonné řady „PerformanceLine“

Zvedací sloupek SE

Kompaktní zvedací sloupek pro více místa pod stolem.

Elektrický zvedací sloupek SE je velmi kompaktní zvedací jednotka vyrobena z oceli o průřezu 50 x 50 mm. Díky malému zástavbovému rozměru je pod deskou stolu hodně místa pro spodní konstrukce. S maximálním tlačným nebo tažným zatížením 1.500 N na sloupek lze realizovat robustní pracovní stoly o 4 jednotkách se zatížením do 600 kg. Zvedací sloupky lze objednat jednotlivě nebo jako kompletní základní rám stolu. Ideální pro pracovní a montážní stoly.

Ke dvěma řídicím jednotkám lze připojit až 8 sloupků, které jsou ovládány synchronně pomocí ručního ovladače.

Zvedací sloupek SE lze také použít k vytvoření kompletních základních rámů stolů. Více informací najdete zde.

Sloupek SE je možné použít také s bateriovým řešením, tato možnost je ideální pro mobilní pracovní stanice s nastavitelnou výškou. Je velmi snadno integrovatelná a jednoduchá na instalaci (plug & play).

K dispozici je následující příslušenství:

• příčníky v různých délkách
• stavěcí nožky
• kolečka

Více informací v katalogu

⇑

Datový list SE

Zvedací sloupek SK

Flexibilní řešení s T-drážkami na všech čtyřech stranách.

Zvedací systém se používá pro montážní stoly, v montážních systémech, ve strojírenství, u výškově nastavitelných lůžek a masážních stolů.

Elegantní vřetenový zvedací sloupek SK lze použít k vytvoření ergonomických pracovišť pro různé oblasti, kde je vyžadována vysoká flexibilita.

Naše výkonné bateriové řešení je dokonalým doplňkem, který tyto pracovní stanice činí flexibilními a mobilními. Řídicí jednotka 24V je napájena dobíjecí baterií, která umožňuje nepřetržitý provoz. Díky této technologii již aplikace není vázána na elektrické zásuvky a pracovní stanici lze zcela přizpůsobit potřebám a požadavkům zákazníka. Tímto způsobem vytváříme další možnosti optimalizace, které zvyšují produktivitu.

Sloupek SK se skládá ze dvou extrudovaných hliníkových profilů s hladkým eloxovaným povrchem, vedených v plastovém kluzném vedení. Každý sloupek má integrovaný vnitřní motor, který pohání vodicí šroub. Ty jsou synchronně ovládány řídicí jednotkou.

Až 12 sloupků lze synchronně ovládat přes tři řídicí jednotky pomocí jednoho ovládání.

Rozdíl oproti známému zvedacímu sloupku SL spočívá v tom, že na všech čtyřech stranách jsou montážní T-drážky (šířka 8 mm) umožňující uchycení příčníků či upevnění polic po celé délce sloupku.

Zvedací sloupek SK lze také použít k vytvoření kompletních základních rámů stolů. Více informací najdete zde.

Sloupek SK je možné použít také s bateriovým řešením, tato možnost je ideální pro mobilní pracovní stanice s nastavitelnou výškou. Je velmi snadno integrovatelná a jednoduchá na instalaci (plug & play).

K dispozici je následující příslušenství:

• příčníky v různých délkách
• patky stolu se stavěcími nožkami
• kotevní desky
• úhelníky

⇑

Datový list SK

Zvedací sloupek SL

Pro pracoviště a stoly poháněné vřetenem.

Vytvořte ergonomické pracoviště pro různé oblasti použití s elegantním elektrickým zvedacím sloupkem SL. Ten se používá pro montážní stoly, v montážních systémech, ve strojírenství, u výškově polohovatelných lůžek či masážních stolů.

Sloupek SL se skládá ze dvou extrudovaných hliníkových profilů s hladkým eloxovaným povrchem, vedených v plastovém kluzném vedení. Každý sloupek má integrovaný vnitřní motor, který pohání vodicí šroub. Ty jsou synchronně ovládány řídicí jednotkou.

Až 12 sloupků lze synchronně ovládat přes tři řídicí jednotky pomocí jednoho ovládání. Montážní drážky na třech stranách (šířka 8 mm) umožňují uchycení příčníků či upevnění polic po celé délce sloupku.

Zvedací sloupek SK lze také použít k vytvoření kompletních základních rámů stolů.

Sloupek SL je možné použít také s bateriovým řešením, tato možnost je ideální pro mobilní pracovní stanice s nastavitelnou výškou. Je velmi snadno integrovatelná a jednoduchá na instalaci (plug & play).

K dispozici je následující příslušenství:

• příčníky v různých délkách
• patky stolu se stavěcími nožkami
• kotevní desky
• úhelníky

Více informací v katalogu

⇑

Datový list SL 1x45 (CZ)

Zvedací sloupek SM

Tenký a kompaktní.

Zvedací sloupek SM se skládá ze dvou extrudovaných hliníkových profilů s hladkým eloxovaným povrchem, vedených v plastovém kluzném vedení. Každý sloupek má integrovaný vnitřní motor, který pohání vodicí šroub. Ty jsou synchronně ovládány řídicí jednotkou.

Montážní drážky na třech stranách (šířka 8 mm) umožňují uchycení příčníků či upevnění polic po celé délce sloupku.

Zvedací sloupek SM lze také použít k vytvoření kompletních základních rámů stolů. Více informací najdete zde.

Sloupek SM je možné použít také s bateriovým řešením, tato možnost je ideální pro mobilní pracovní stanice s nastavitelnou výškou. Je velmi snadno integrovatelná a jednoduchá na instalaci (plug & play).

K dispozici je následující příslušenství:

• příčníky v různých délkách
• patky stolu se stavěcími nožkami
• kotevní desky
• úhelníky

⇑

Více informací v katalogu

Zvedací sloupek SN

Maximální přesnost pro aplikace s vysokou nosností.

Nový zvedací sloupek SN se vyznačuje vysokou přesností a stabilitou, kterou umožňují speciálně lepené profily.

Sloup SN se vyznačuje přesnou geometrií, vysokou stabilitou a vysokou nosností (až 3.000 N).

Zvedací sloupek SN je vybaven jedinečným, patentovaným vodicím systémem. Vnitřní profil se pohybuje pomocí vnitřního vřetenového pohonu. K jedné řídicí jednotce lze připojit až 4 sloupky a ovládat je synchronně.

Drážky ve tvaru T na 2 stranách (šířka 6 mm) umožňují po celé délce sloupku montáž příčníků, mezipoliček, přídavných zařízení a nástaveb.

Zvedací sloupek SN je vhodný pro výškové nastavení průmyslových pracovních stanic, menších stolů, pracovních stanic v řídicích místnostech, montážních stolů, montážních systémů a pódií. Pokrývá také různé aplikace specializovaného nábytku a strojírenství.

Sloupek SN je možné použít také s bateriovým řešením, tato možnost je ideální pro mobilní pracovní stanice s nastavitelnou výškou. Je velmi snadno integrovatelná a jednoduchá na instalaci (plug & play).

K dispozici je následující příslušenství:

• příčníky v různých délkách
• patky stolu se stavěcími nožkami
• kotevní desky
• úhelníky

⇑

Datový list SN

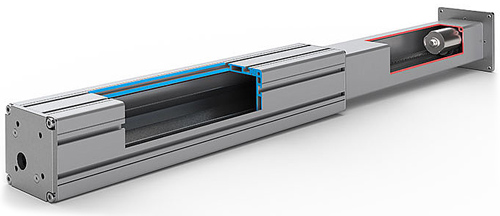

Zvedací sloupek SO

Robustní zvedací sloupek pro flexibilní možnosti montáže.

Nový zvedací sloupek SO se vyznačuje vysokou přesností a stabilitou, kterou umožňují speciálně lepené profily.

Unikátní vlastností zvedacího sloupu SO jsou jeho atraktivní rozměry 100 x 100 mm v kombinaci s vysokou nosností. Kromě toho T-drážky (šířka 6 mm) na všech 4 stranách umožňují vysokou variabilitu při konstrukci pomocných rámů (připevnění příček, poliček, nástavců a nástaveb).

Zvedací sloupek SO se skládá ze dvou hliníkových profilů, vedených pomocí plastového vedení. Vnitřní profil je poháněn vnitřním vřetenovým pohonem. K jedné řídicí jednotce lze připojit až 4 sloupky a ovládat je synchronně.

Zvedací sloupek SO je vhodný pro výškové nastavení průmyslových pracovních stanic, malých stolů, pracovních stanic v řídicích místnostech, montážních stolů, montážních systémů a pódií. Vhodný také různé aplikace specializovaného nábytku a strojírenství.

Sloupek SO je možné použít také s bateriovým řešením, tato možnost je ideální pro mobilní pracovní stanice s nastavitelnou výškou. Je velmi snadno integrovatelná a jednoduchá na instalaci (plug & play).

K dispozici je následující příslušenství:

• příčníky v různých délkách
• patky stolu se stavěcími nožkami
• kotevní desky
• úhelníky

⇑

Datový list SO

Zvedací sloupek SQ

Zvedací sloupek pro průmyslové a montážní stoly.

Zvedací sloupek SQ tvoří bezbarvý eloxovaný hliníkový profil o průřezu 45 x 45 mm a nerezová trubka, která je vedena v plastovém pouzdru. Každý sloupek má integrovaný vnitřní motor, který pohání vodicí šroub. Ke dvěma řídicím jednotkám lze připojit až 8 sloupků, které jsou synchronně ovládány ručním ovladačem.

Na dvou stranách jednotky jsou T-drážky (šířka 8 mm). Ty umožňují montáž příčníků po celé délce sloupku.

Zvedací sloupek SQ lze také použít k vytvoření kompletních základních rámů stolů. Více informací najdete zde.

Sloupek SQ je možné použít také s bateriovým řešením, tato možnost je ideální pro mobilní pracovní stanice s nastavitelnou výškou. Je velmi snadno integrovatelná a jednoduchá na instalaci (plug & play).

K dispozici je následující příslušenství:

• příčníky v různých délkách
• stavěcí nožky
• kolečka

Více informací v katalogu

⇑

Datový list SQ

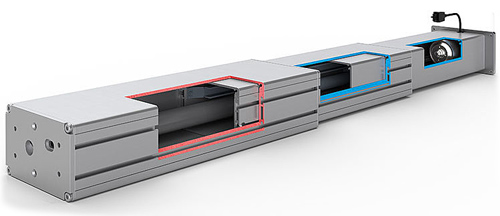

Zvedací sloupek SNT

Flexibilní a výkonný sloupek pro pracovní stanice v řídících místnostech nebo mono stoly.

Nový sloupek SNT se vyznačuje vysokou přesností a stabilitou, kterou zajišťují speciálně spojené profily. Díky nové technologii vedení, která umožňuje minimální třecí síly, je zaručena velmi nízká hlučnost. Sloupek se také vyznačuje vysokou stabilitou díky své geometrii.

Ergoswiss nabízí 2 varianty pro různé aplikace:

Zvedací sloup SNT 1740 – pro omezené montážní délky

• montážní délka 380 mm
• délka zdvihu 400 mm
• oblasti použití pro průmyslové a logistické pracovní stanice, lékařskou techniku
• výhodou je kompaktní konstrukce pro omezené montážní délky, přesné vedení, stabilní konstrukce

Zvedací sloupek SNT 1770 – maximální flexibilita

• montážní délka 560 mm
• délka zdvihu až 700 mm
• oblasti použití pro průmyslové a řídicí pracoviště, mono stoly
• výhodou je vysoká stabilita, velký zdvih, univerzální možnosti montáže

Obě varianty se skládají ze tří eloxovaných hliníkových profilů, které jsou vedeny patentovaným montážním a vodicím procesem. K jedné řídicí jednotce SCT lze připojit až 4 zvedací sloupky a ovládat je synchronně.

T-drážky na dvou stranách (šířka 6 mm) umožňují připevnění desek s klipy, doplňkových zařízení a nástaveb podél velké části sloupku.

Naše výkonné bateriové řešení je dokonalým doplňkem, který tyto pracovní stanice činí flexibilními a mobilními. Řídicí jednotka 24V je napájena dobíjecí baterií, která umožňuje nepřetržitý provoz. Díky této technologii již aplikace není vázána na elektrické zásuvky a pracovní stanici lze zcela přizpůsobit potřebám a požadavkům zákazníka. Tímto způsobem vytváříme další možnosti optimalizace, které zvyšují produktivitu.

Datový list SNT 1740

⇑

Datový list SNT 1770
