Ložiskové jednotky a domky

V oblasti ložiskových jednotek a domků jsme autorizovaným partnerem japonsko-francouzského výrobce NTN Corporation, který je lídrem v oblasti vývoje, konstrukce i výroby ložisek a ložiskových jednotek. Jedná se o produkty prémiové kvality. Vše z této nabídky Vám můžeme zajistit. A to ať už jde o kompletní jednotky či domky, nebo jejich jednotlivé díly: tělesa z litiny, nerezi, nebo plechu, či jednotlivá ložiska pro ložiskové domky. Konstruktérům pomůžeme vybrat vhodné řešení podpořené 3D modely.

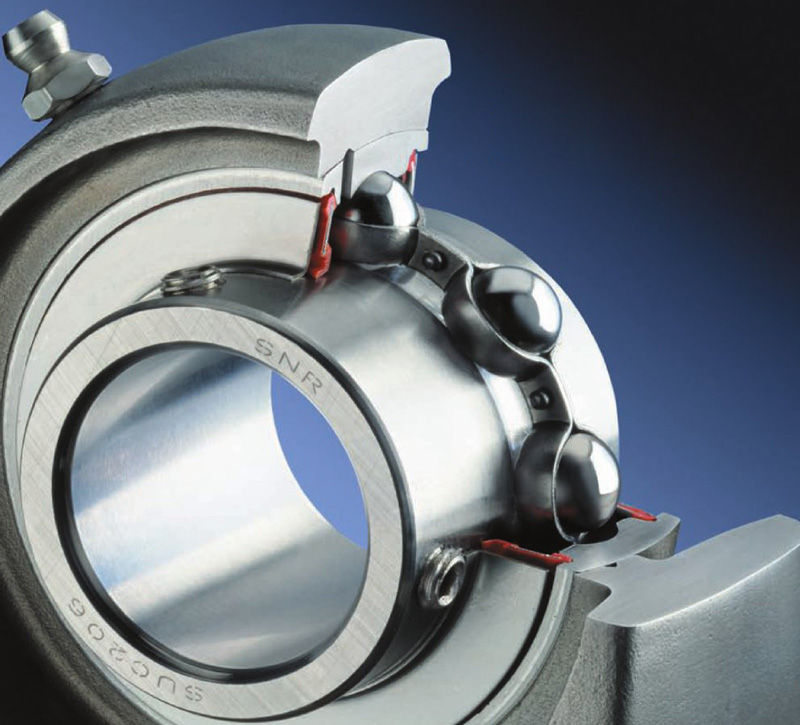

SNR jednotky s kuličkovými ložisky

Již více než 35 let patří SNR k předním světovým výrobcům kuličkových ložiskových jednotek a má tak velké zkušenosti v různých aplikacích pro stroje a zařízení. Kromě rozsáhlé standardní konvenční řady vyvíjejí v SNR řadu speciálních zákaznických řešení na míru.

Zákaznické řešení znamená např. různé povrchové úpravy, speciální lakování, pozinkování nebo niklování, upevňovací nebo těsnicí systémy pro vnitřní kroužky ložisek, nestandardní rozměry nebo provedení celých domků, které se liší od běžných katalogových produktů.

Ložiskové domky jsou vyrobeny z šedé litiny nebo ocelového plechu. Povrch pouzder ze šedé litiny je chráněn proti korozi pasivací a lakováním. Lisované ocelové domky jsou zinkovány. Vnitřní ložiska SNR se skládají z kovaných kroužků, což podporuje dlouhou životnost ložisek.

Výhody SNR litinových ložiskových jednotek

Domky jsou chráněny proti korozi pasivací a lakováním.

  • možnost dodatečného mazání
  • vyrovnávají úhlovou odchylku
  • komplexní řada standardních jednotek
  • navíc řada 300 pro vysoké zatížení
  • mazací otvor se závitem

Ložiskové jednotky SNR jsou k dispozici jako stojaté, přírubové, podpěrné nebo závěsné. Nabízejí tak různé možnosti upevnění, včetně průchozí díry nebo zaslepení.

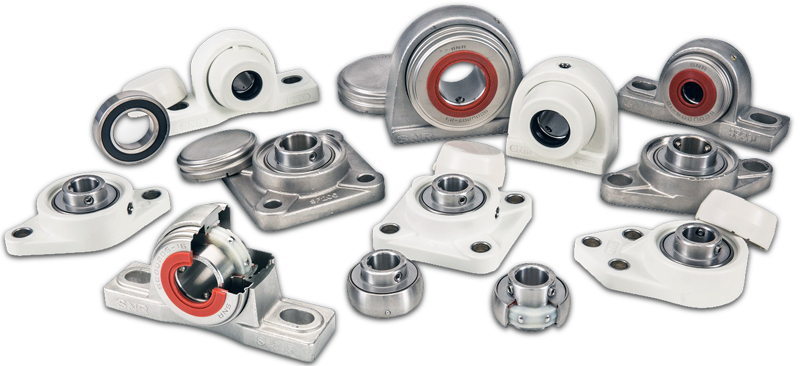

Ložiskové jednotky SNR - Sentinel

Kompletně smontované ložiskové jednotky skládající se z nerezového či termoplastového domku a integrovaného nerezového ložiska, nachází bezproblémové uplatnění v potravinářském a nápojovém průmyslu. Upínací ložisko se stavěcím šroubem a ložiskovým domkem jsou vzájemně optimalizovány a jsou určeny jak k radiálnímu tak i axiálnímu zatížení.

Technická data

  • trvanlivé tuhé mazivo LUBSOLIDTM (FG1), plnící certifikaci NSF / kategorie H1
  • termoplastový nebo nerezový ložiskový domek
  • oboustranně prodloužený vnitřní kroužek
  • otvory pro montáž
  • závitové čepy s vnitřním imbusem a rýhovanou dosedací plochou
  • snadná montáž
  • v provedení od 204 do 210 (průměr hřídele 20 až 50 mm)
  • provozní teplota -10°C do +80°C (100°C krátkodobě)

Dodání ložiskových jednotek

Ložiskové jednotky SNR se dodávají předem smontované. Ložiska jsou namazána pro dobu životnosti. Ložiskové jednotky, které neobsahují tuhé mazivo je možné dle potřeby dodatečně mazat. Otvor se závitem pro montáž maznice je uzavřen plastovou zátkou. Příslušná maznice je součástí dodávky a je zabalena samostatně.

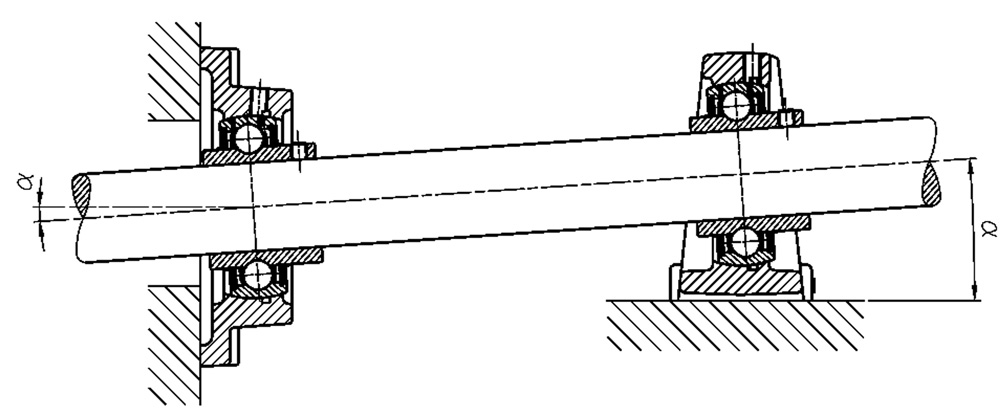

Nesouosost

Ložiskové jednotky SNR jsou samo-vyrovnávací díky kulovitému tvaru sedla a ložiska. Namontovaná ložisková vložka umožňuje úhlový pohyb ve všech směrech. Toto řešení do určité míry kompenzuje nesouosost hřídele. Nesouosost hřídele by se měla projevit pouze jednou a neměla by se permanentně za provozu měnit.
