Retrofit - přestavba statických pracovišť na výškově nastavitelné

Hydraulický systém - manuální s ruční klikou

Systém LA - průřez 35 x 35 mm - nosnost 350 kg
Systém LG - průřez 45 x 45 mm - nosnost 350 kg

Manuální hydraulický systém s ruční klikou je nejúspornějším řešením pro zvedání a spouštění pracovišť. Jednoduchý, ale efektivní design umožňuje uživatelům bez námahy nastavit pracovní plochu do požadované ergonomické výšky. Jednou z klíčových výhod klikového systému je jeho kompaktní konstrukce; po dosažení požadované výšky lze kliku snadno složit, čímž se eliminují jakékoli potenciální překážky a udržuje se čistý a uklizený pracovní prostor.

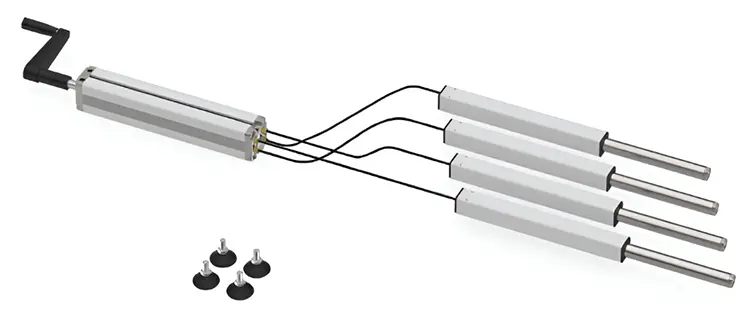

Hydraulický systém s ruční klikou se skládá z:
1x hydraulické čerpadlo, 1x ruční klika, 4x lineární jednotka s 3 m hadicí, 4x nastavitelná nožka, návod a příslušenství pro montáž hydraulických hadic k čerpadlu.

*Poznámka: všechny hydraulické systémy vyžadují vratnou sílu / zatížení, aby se zatlačil olej zpět z jednotek do čerpadla. Informujte se prosím o konkrétních požadavcích.

Legenda ke specifikaci:
počet lineárních jednotek - typ zvedacího prvku - nosnost - zdvih - způsob ovládání - nožka - balení

Pro další možnosti a požadavky nás prosím kontaktujte.

Zpět na menu

Hydraulický systém - s elektrickým pohonem

Systém LA - profil 35 x 35 mm - nosnost 350 kg
Systém LG - profil 45 x 45 mm - nosnost 350 kg

Hydraulický systém s elektrickým pohonem se používá tam, kde je nutné časté nastavování výšky. Kabelové ovládání s pamětí zobrazuje nastavenou výšku a umožňuje obsluze uložit 4 polohy do paměti a v případě potřeby i horní a dolní limity pohybu.

*Poznámka: Všechny hydraulické systémy vyžadují vratnou sílu / zatížení, aby se zatlačil olej zpět z jednotek do čerpadla. Informujte se prosím o konkrétních požadavcích.

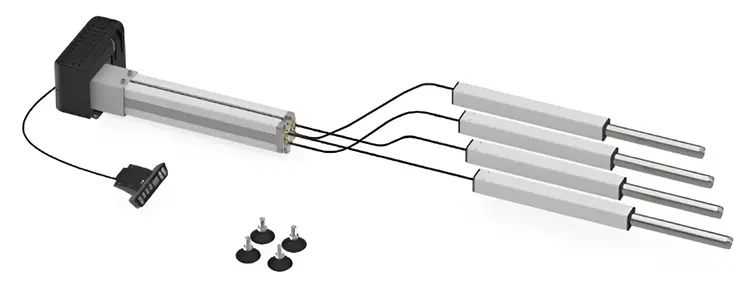

Hydraulický systém s elektrickým pohonem se skládá z:
1x hydraulické čerpadlo s pohonem, 1x řídící jednotka s napájecím kabelem, 1x kabelové ovládání s pamětí, 4x lineární jednotka s 3 m hadicí, 4x nastavitelná nožka, návod a příslušenství pro montáž hydraulických hadic k čerpadlu.

Legenda ke specifikaci:
počet lineárních jednotek - typ zvedacího prvku - nosnost - zdvih - způsob ovládání - nožka - balení

Pro další možnosti a požadavky nás prosím kontaktujte.

Zpět na menu

Elektrický - vřetenový systém

Systém SLA - průřez 35 x 35 mm - nosnost 600 kg
Systém SLG - průřez 45 x 45 mm - nosnost 600 kg

Elektrický vřetenový systém je nejčastěji používaným systémem pro dodatečnou montáž. Vyžaduje pouze minimální instalační prostor a jedná se o modulární, rozšiřitelný systém typu „plug-and-play“. Elektrický vřetenový systém na rozdíl od hydraulických systémů eliminuje nutnost vratné síly, lze jej instalovat jako push nebo pull (tlačné nebo tažné) provedení a je to samosvorný systém. Dodatečnou instalaci dalších zvedacích prvků (jednotek) lze snadno provést později.

Kabelové ovládání s pamětí zobrazuje nastavenou výšku a umožňuje obsluze uložit 3 polohy do paměti a v případě potřeby i horní a dolní limity pohybu. Pro pracovní stanice s širokou škálou nastavení jsou k dispozici prodlužovací kabely lineárních jednotek. Systémy jsou konfigurovány pro standardní konfiguraci montáže se 4 nohami.

Rozměry jednotek:
Výška jednotek SLA/SLG .3 1330 v zasunutém stavu 599 mm / ve vysunutém stavu 899 mm
Výška jednotek SLA/SLG .3 1340 v zasunutém stavu 699 mm / ve vysunutém stavu 1099 mm

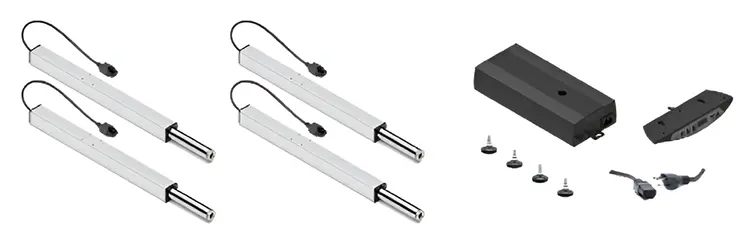

Systém SLA/SLG obsahuje:
4x elektrická vřetenová lineární jednotka s 2 m kabelem, 1x řídicí jednotka iSMPS se snímačem náklonu, 1x napájecí kabel, 1x kabelové ovládání s pamětí, 4x nastavitelná nožka, návod.

Pro další možnosti a požadavky nás prosím kontaktujte.

Zpět na menu

Instalační návody

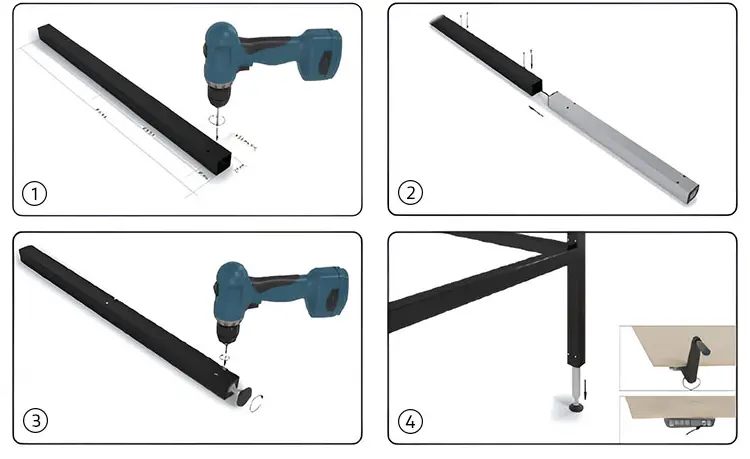

1. Montáž uvnitř profilů

Montáž do profilů 40 x 40 mm (LA/SLA) nebo 50 x 50 mm (LG/SLG).

1. Vyvrtejte montážní otvory podle dodané montážní šablony.
2. Zasuňte lineární jednotky do čtvercového profilu (dbejte na požadavky na ohyb trubek a kabelů).
3. Upevněte dle specifikací (dbejte na hloubkové omezení montážních šroubů).
4. Namontujte hydraulické čerpadlo do zvolené polohy – vyrovnejte a připojte hydraulické potrubí k čerpadlu. Namontujte řídicí jednotku pohybu a klávesnici do zvolené polohy – vyrovnejte a připojte elektrické kabely. Spusťte systém dle pokynů v instalační příručce.

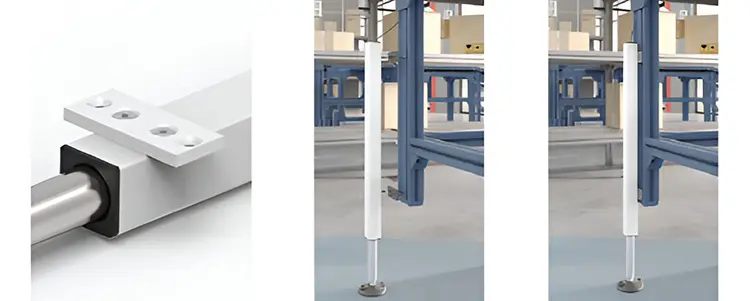

2. Externí montáž

Montážní deska A pro systémy LA a SLA. Číslo dílu 113.00003.
Montážní deska D pro systémy LG a SLG. Číslo dílu 113.00125.

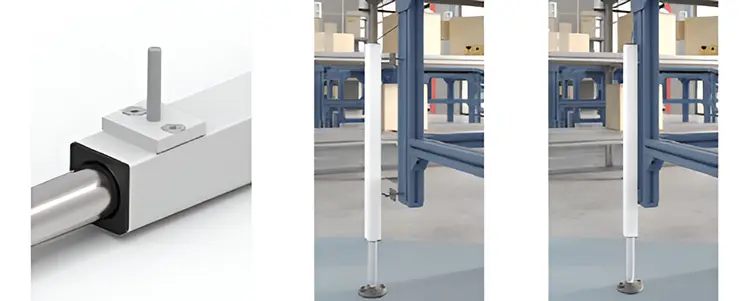

Montážní deska B pro systémy LA a SLA. Číslo dílu 113.00004.
Montážní deska E pro systémy LG a SLG. Číslo dílu 113.00126.

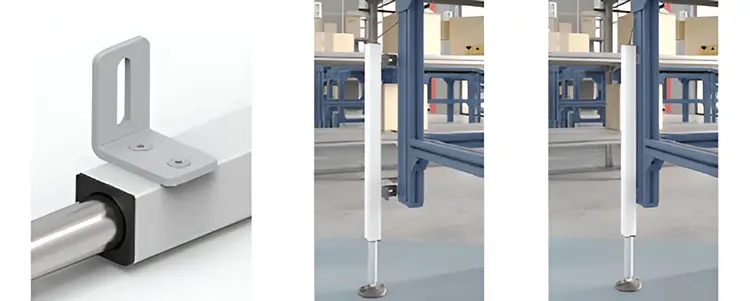

Montážní deska C pro systémy LA a SLA. Číslo dílu 113.00039.
Montážní deska F pro systémy LG a SLG. Číslo dílu 113.00127.

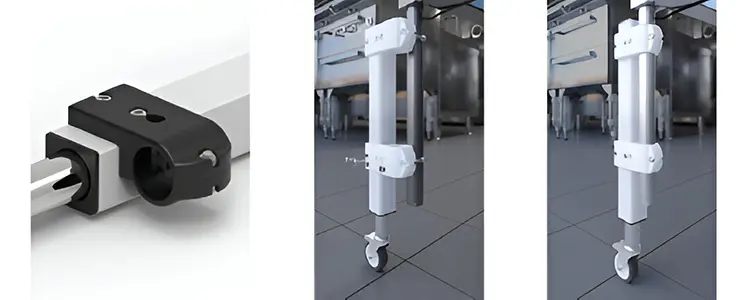

3. Externí montáž – trubkový systém

Konzole pro montáž na trubky o průměru 28 mm pro systémy LA/SLA. Číslo dílu 113.00054.

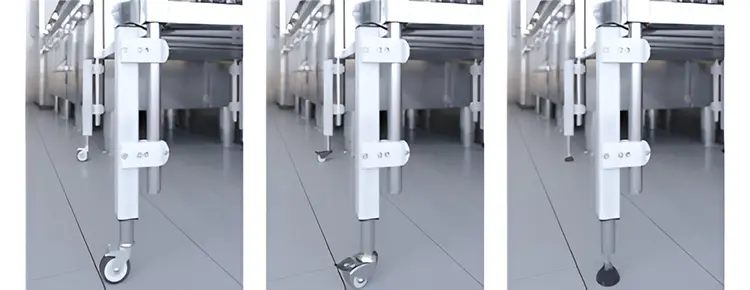

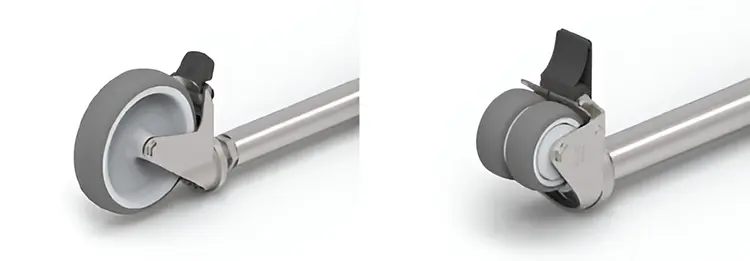

Pro mobilní instalace jsou k dispozici kola v různých stylech a velikostech.

Zpět na menu

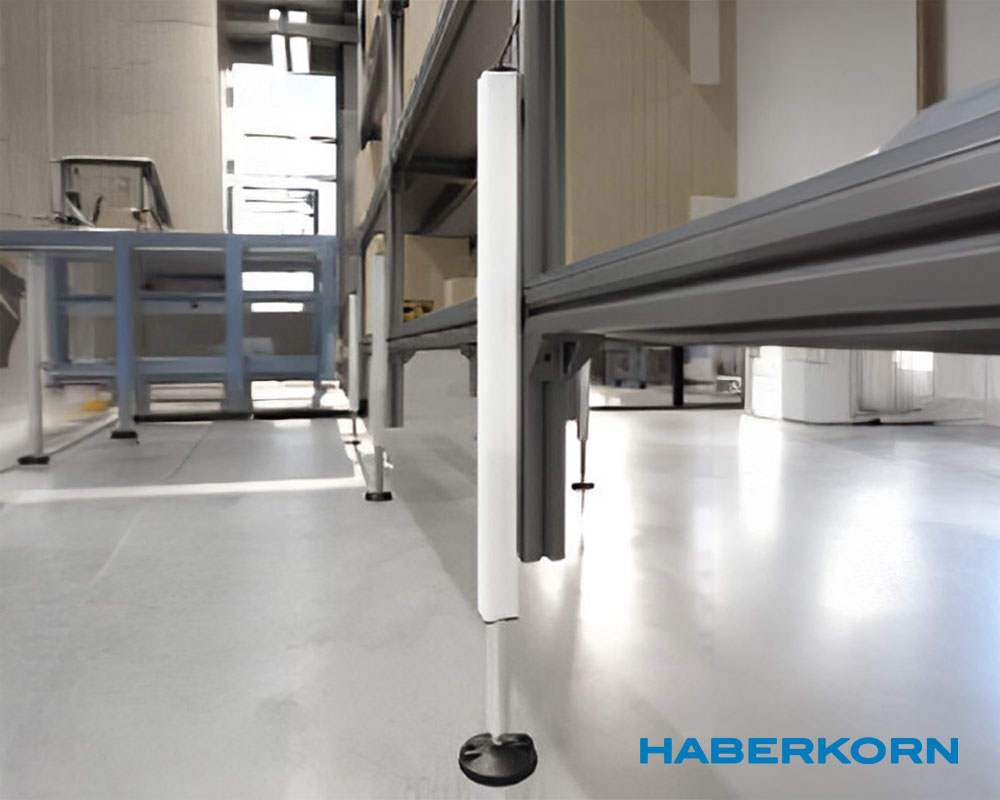

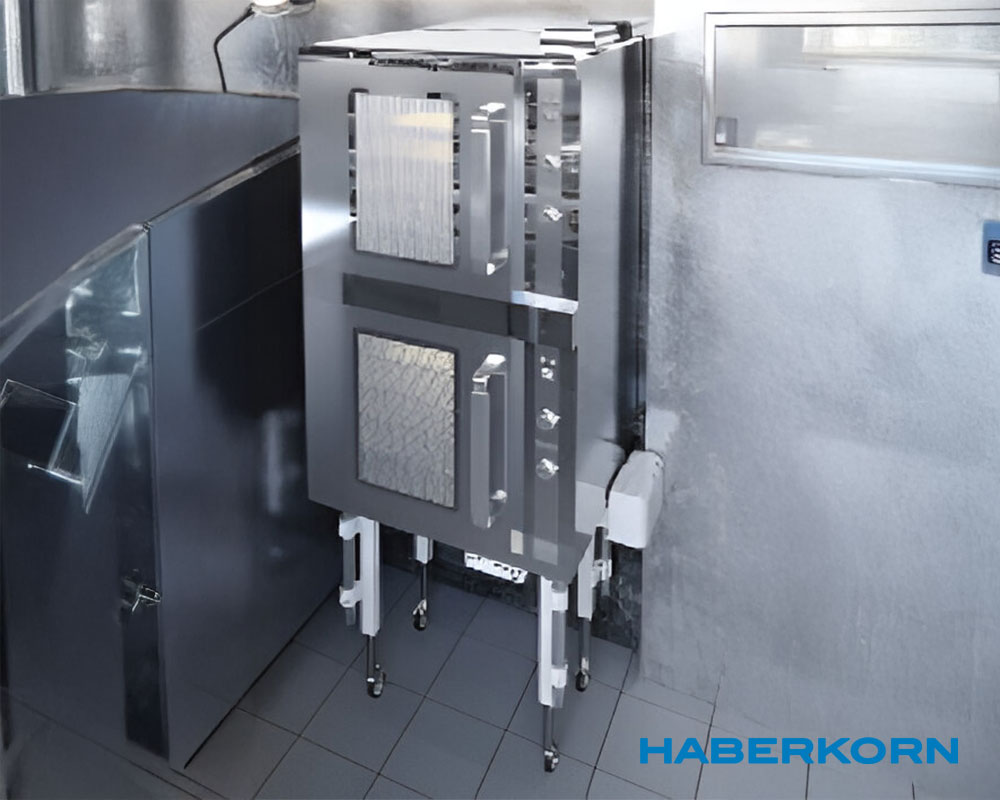

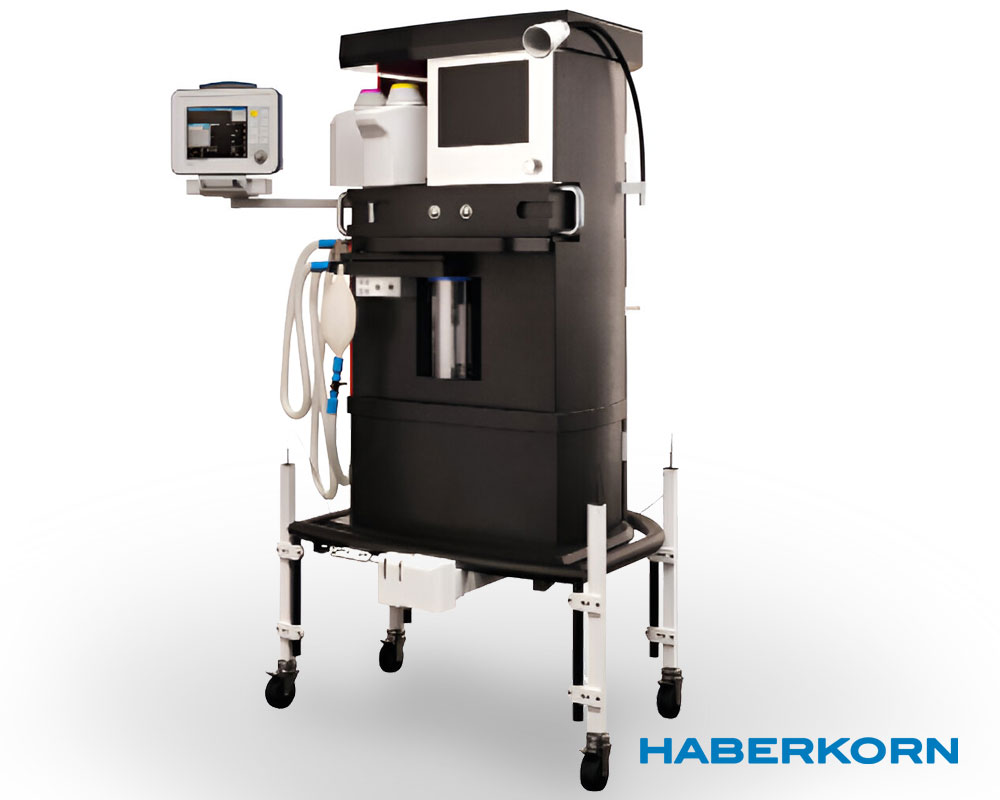

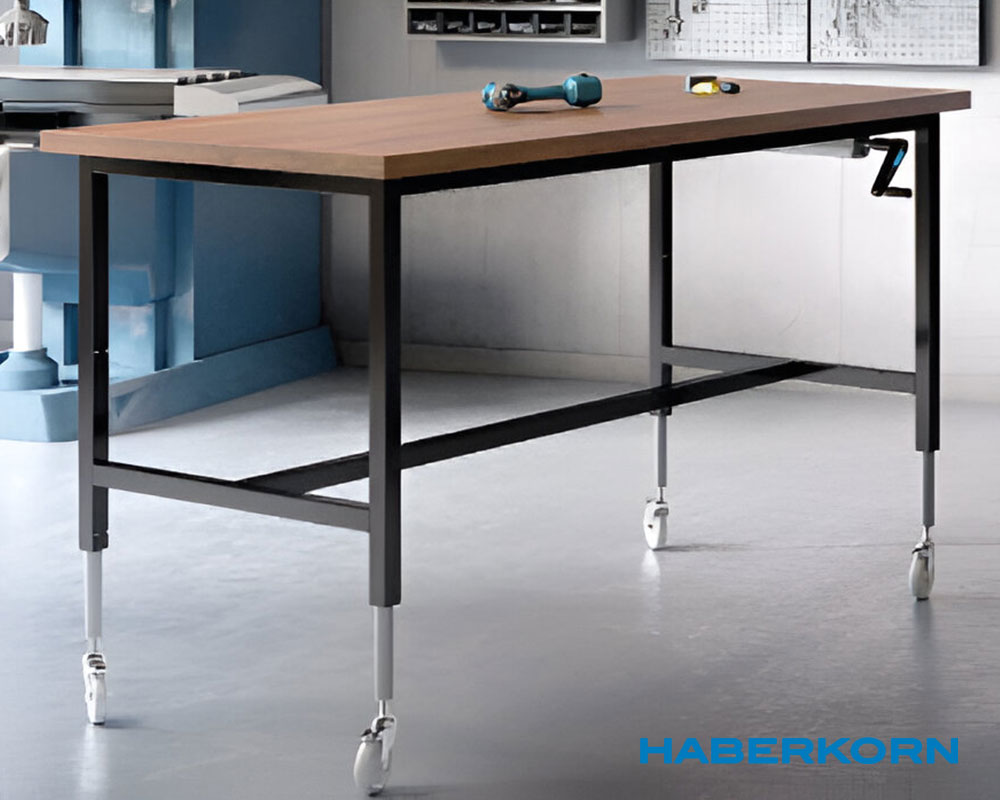

Aplikace
