Valivá ložiska

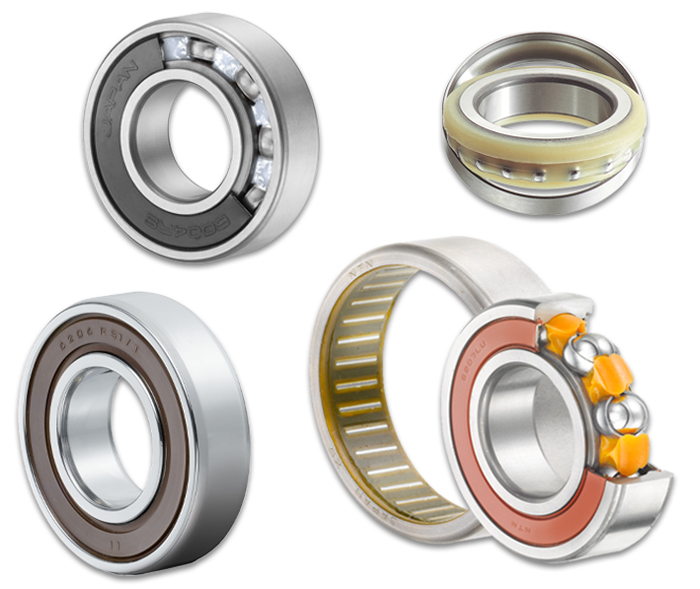

Kuličková ložiska

Výkonná a inovativní kuličková ložiska s hlubokou drážkou nabízejí mnoho možností použití. Kuličková ložiska jsou nejrozšířenějším druhem valivých ložisek. Díky své vnitřní konstrukci jsou schopny snášet jak radiální tak i axiální zatížení.

• více než 10.000 produktů
• rozsah (vnitřní průměr 1,5 až 1.320 mm)
• ve variantách s plechovou, masivní nebo polyamidovou klecí, v závislosti na řadě a rozměrech
• k dispozici také ložiska s vnitřní vůlí či předpětím
• kromě široké škály materiálů ložisek (cementační ocel, nerez….) se využívá také technologie tepelného zpracování a povrchových úprav
• v provedení s válcovou i kuželovou dírou

více

Jehlová ložiska

Jehlová ložiska prémiové kvality již používá řada výrobců OEM, díky jejich výhodám a široké škále typů. Jehlová ložiska se používají zejména pro tuhá uložení s omezeným zástavbovým prostorem v radiálním směru, kde je vyžadována vysoká únosnost. Nemohou přenášet axiální zatížení (s výjimkou axiálních a kombinovaných jehlových ložisek).

• 12 produktových skupin a 8.000 produktů
• rozsah (vnitřní průměr 5 až 400 mm)
• vysoce kvalitní ocel, robustní a osvědčená konstrukce
• nejvyšší spolehlivost a (až 3 krát) delší životnost oproti standardním jehlovým ložiskům

více

Soudečková ložiska

Robustní a spolehlivá ložiska vhodná pro aplikace, která vyžadují absorpci vysokých radiálních zatížení. Dokáží kompenzovat nesouosost nebo průhyb hřídele. Jejich konstrukce umožňuje vysoké radiální a axiální zatížení v obou směrech.

• více než 2.000 produktů
• rozsah (vnitřní průměr 25 až 2.000 mm)
• 3 typy klecí, otevřené nebo uzavřené s možností velmi nízké hlučnosti
• spolehlivé a ekonomické díky dlouhé životnosti
• v provedení s válcovou i kuželovou dírou
• k ložiskům s kuželovou dírou se dodávají také upínací a stahovací pouzdra

více

Kuželíková ložiska

Důležitou skupinou ložisek jsou kuželíková ložiska, kde NTN vyrobí až 100 mil. kusů ročně.

Konstrukce kuželíkových ložisek umožňuje vysoké radiální a axiální zatížení v jednom směru. Jednořadá kuželíková ložiska se proto obvykle montují v párech. Jejich únosnost závisí na stykovém úhlu.

• více než 3.000 typů na výběr v metrickém i palcovém provedení
• snáší vysoké radiální a jednostranné axiální zatížení
• rozsah vnitřního průměru až 1400 mm
• vyrobeno z kvalitní oceli až o 40 % delší životnost i při extrémních podmínkách
• japonská kvalita NTN

Kuželíková ložiska na e-shopu

CAD databáze 3D modelů ložisek

Usnadněte si práci s naší širokou databází 3D modelů ložisek.

Elektronický katalog prvků je k dispozici ke stažení na portálu Traceparts a má za cíl v prvé řadě usnadnit práci inženýrům, konstruktérům a projektantům.

CAD knihovna (server TraceParts):
