Řemenové dopravníky

Jsou vhodné pro přepravu kusových výrobků větších rozměrů, kdy jeden z rozměrů je několikanásobně větší než ostatní (tyče, hranoly apod.). Hlavní části dopravníku je rám z hliníkových drážkovaných profilů item, hnací a hnané hliníkové řemenice a hliníkové držáky řemenic s naklápěcími dvouřadými kuličkovými ložisky. Řemenové dopravníky nabízí vyšší únosnost než pásové dopravníky a možnost přepravovat velmi široké nebo dlouhé materiály.


Řemenové dopravníky 40CD MS a 40C MS

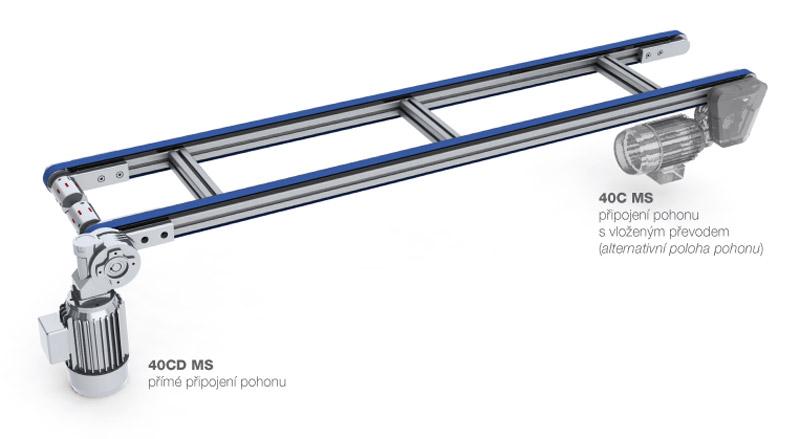

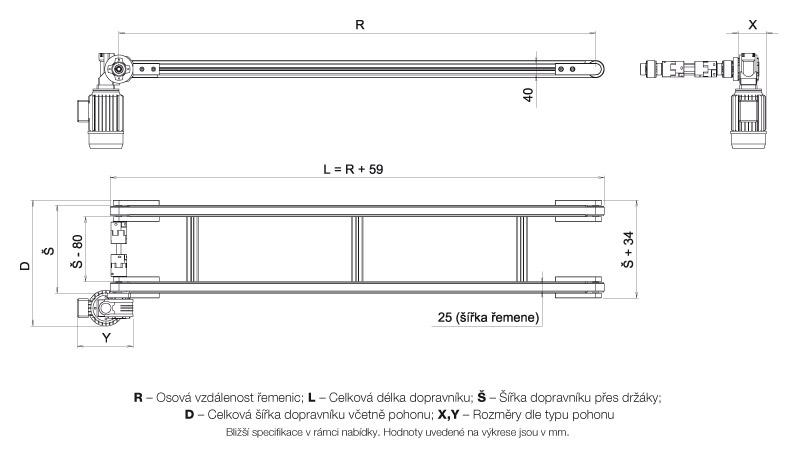

Řemenové dopravníky 40CD MS a 40C MS Řemenové dopravníky 40CD MS a 40C MS - výkres

Standardní parametry
Délka dopravníku 500 – 6 000 mm
Šířka rámu 200 – 600 mm
Zatížení dopravníku 15 kg/m
Pohon 3 x 400 V (1 x 230 V)
Rychlost řemene * 4 - 38 m/min
Řemen PU, T10, B25 antistatický, s textilní vrstvou
Provozní teplota 10 – 80 °C
Roztečný průměr řemenic 58,7 mm
* Možnost regulace rychlosti pomocí frekvenčního měniče v rozmezí 40 – 150 % (jmenovitá rychlost = 100 %).
Výše uvedené údaje jsou standardní. Jiné hodnoty na vyžádání.



Poptávkový formulář

Dotazník k provedení řemenového dopravníku 40 CD MS a 40 C MS

Řemenové dopravníky 80CD MS a 80C MS

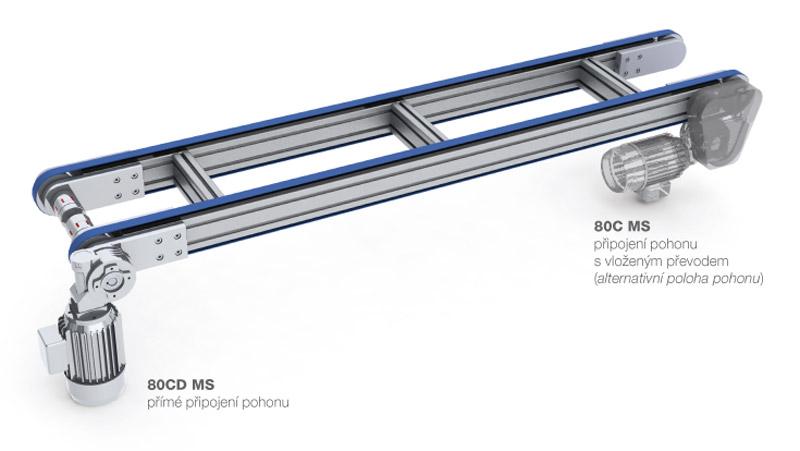

Řemenové dopravníky 80CD MS a 80C MS Řemenové dopravníky 80CD MS a 80C MS - výkres

Standardní parametry
Délka dopravníku 600 – 10 000 mm
Šířka rámu 200 – 1 000 mm
Zatížení dopravníku 25 kg/m
Pohon 3 x 400 V (1 x 230 V)
Rychlost řemene * 6,6 - 65 m/min
Řemen PU, T10, B25 antistatický, s textilní vrstvou
Provozní teplota 10 – 80 °C
Roztečný průměr řemenic 101,9 mm
* Speed control via a frequency inverter in the range of 40 - 150% (rated speed=100%) is possible.
The above figures are standard. Other values on request.



Poptávkový formulář

Dotazník k provedení řemenového dopravníku 80 CD MS a 80 C MS

Přednosti

  • vyšší únosnost než u pásových dopravníků
  • možnost přepravovat velmi široké nebo dlouhé materiály
  • díky mezeře mezi jednotlivými větvemi možnost přepravovat i materiály zasahující pod úroveň horní větve dopravníku
  • rychlá montáž a dodání dopravníků – dodací termín dopravníků ve standardním provedení do 14 dnů
  • dopravníky vyráběny dle požadavků zákazníka, tzn. „na míru“
  • možnost řešit speciální požadavky zákazníků jako např. dopravník do ESD prostředí
  • možnost provádění speciálních technologických či výrobních operací přímo na dopravníku (např. ofukování, odmašťování, odkap oleje do vany pod dopravníkem atd.)

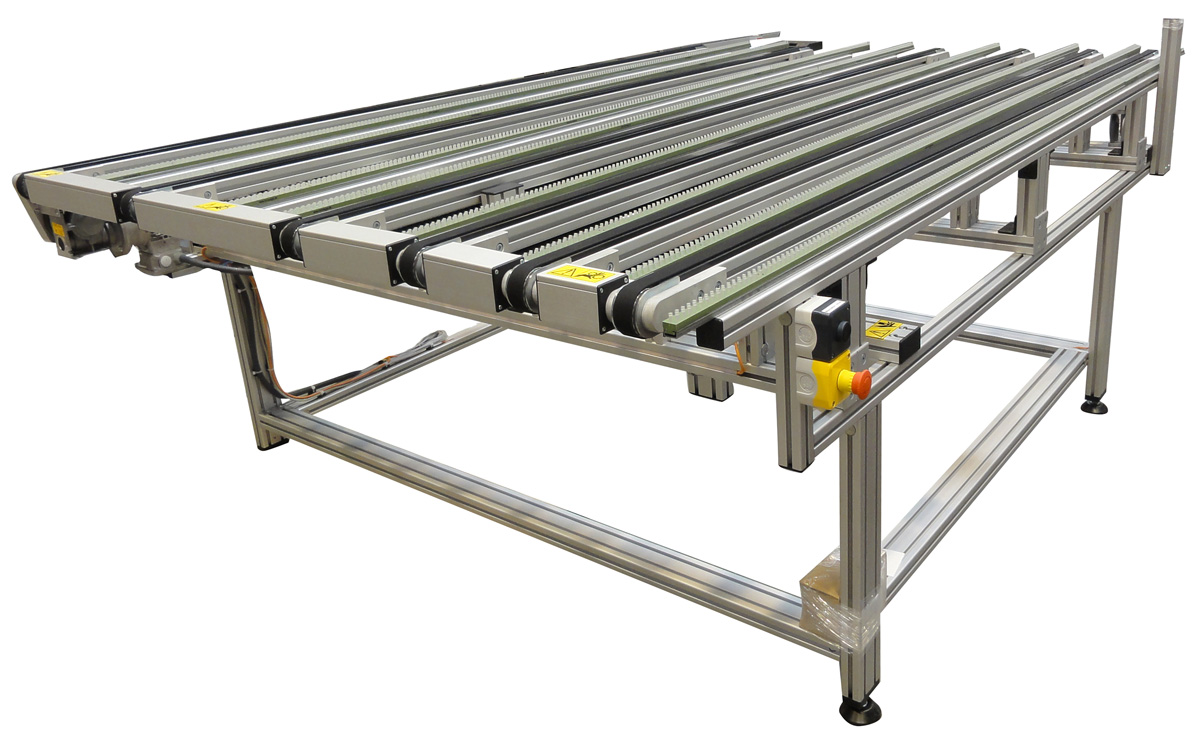

  • volitelný počet větví dle charakteru dopravovaného materiálu
  • kostra dopravníku tvořená profily stavebnicového systému item s možností snadného připojení dalších profilů nebo doplňujících technologií, popř. možnost v budoucnu dopravník modifikovat
  • tichý chod předurčující dopravníky k vestavění do montážních linek se stálou obsluhou

Technické řešení

  • základní rám dopravníku z hliníkových drážkovaných profilů stavebnicového systému item
  • hnací a hnaná hliníková řemenice
  • hliníkové držáky hnacích a hnaných řemenic s naklápěcími kuličkovými ložisky pro seřizování a dopnutí transportního řemene
  • pohon tvořený kompaktní jednotkou, skládající se z třífázového asynchronního elektromotoru a šnekové převodovky, popř. pohon doplněný o vložený převod s ozubeným řemenem. U větších zatížení použití kuželočelní převodovky.
  • transportní řemeny různých vlastností (PU, PU s textilní vrstvou pro snížení hluku a akumulaci materiálu)
  • plastové kluzné vedení s nízkou nebo zvýšenou vnější hranou pod horní větví řemene pro její podepření po celé ploše a snížení tření
  • dle charakteru dopravovaného materiálu možnost volby různého počtu větví řemenového dopravníku
  • rychlost konstantní nebo s možností regulace použitím frekvenčního měniče. U dopravníku s vloženým převodem dále možnost změny konstantní rychlosti výměnou vloženého převodu, skládajícího se z ozubeného řemene, dvou řemenic a napínací kladky.
  • podstava, stejně jako základní rám, z hliníkových drážkovaných profilů stavebnicového systému item. Varianta také ve výškově přestavitelném (ručně, pohonem) nebo šikmém provedení.
  • možnost dodání včetně elektrického zapojení s motorovým spouštěčem nebo s frekvenčním měničem

Volitelné příslušenství

  • elektrické zapojení dopravníků včetně prvků jako optická čidla s odrazkou, bezpečnostní STOP tlačítka, frekvenční měnič, motorový spouštěč apod.
  • podstava
  • motor 1 x 230 V
  • plastové kluzné vedení se zvýšenými okraji pro vedení materiálu
  • boční vedení stavitelné pouze v horizontálním nebo v horizontálním i vertikálním směru
  • mechanické koncové dorazy
