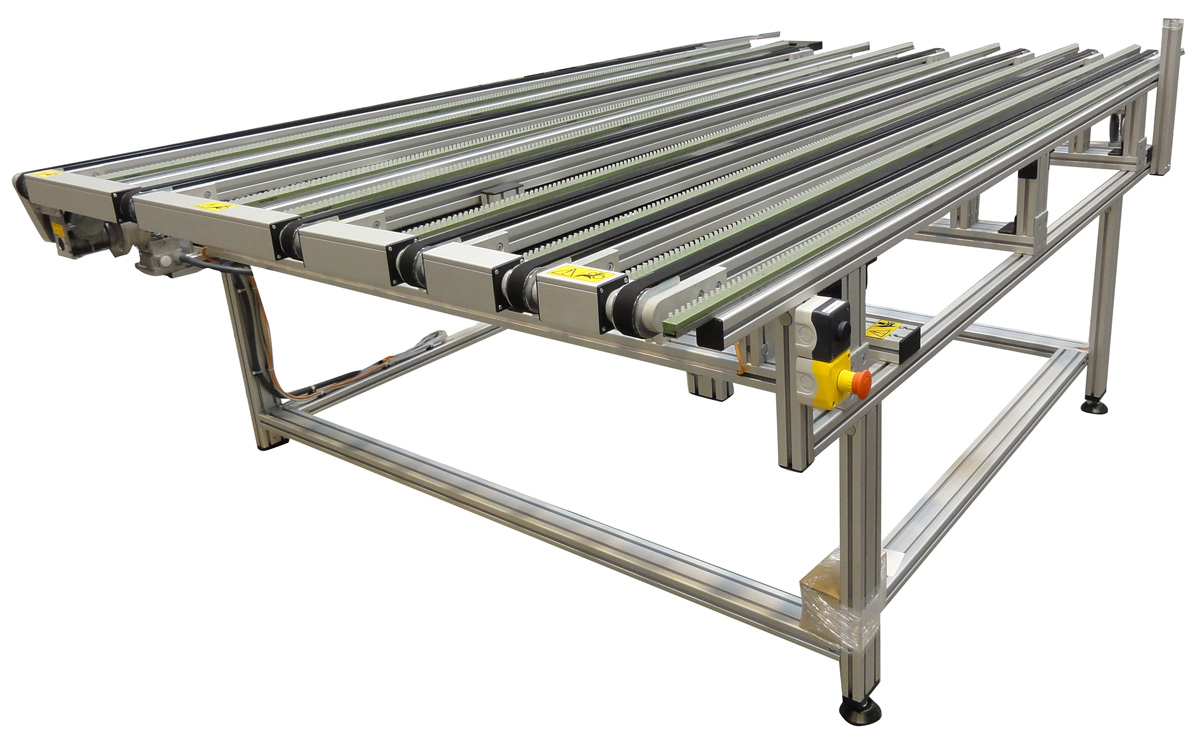

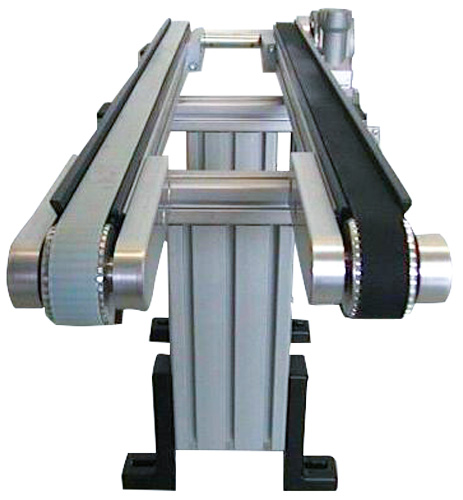

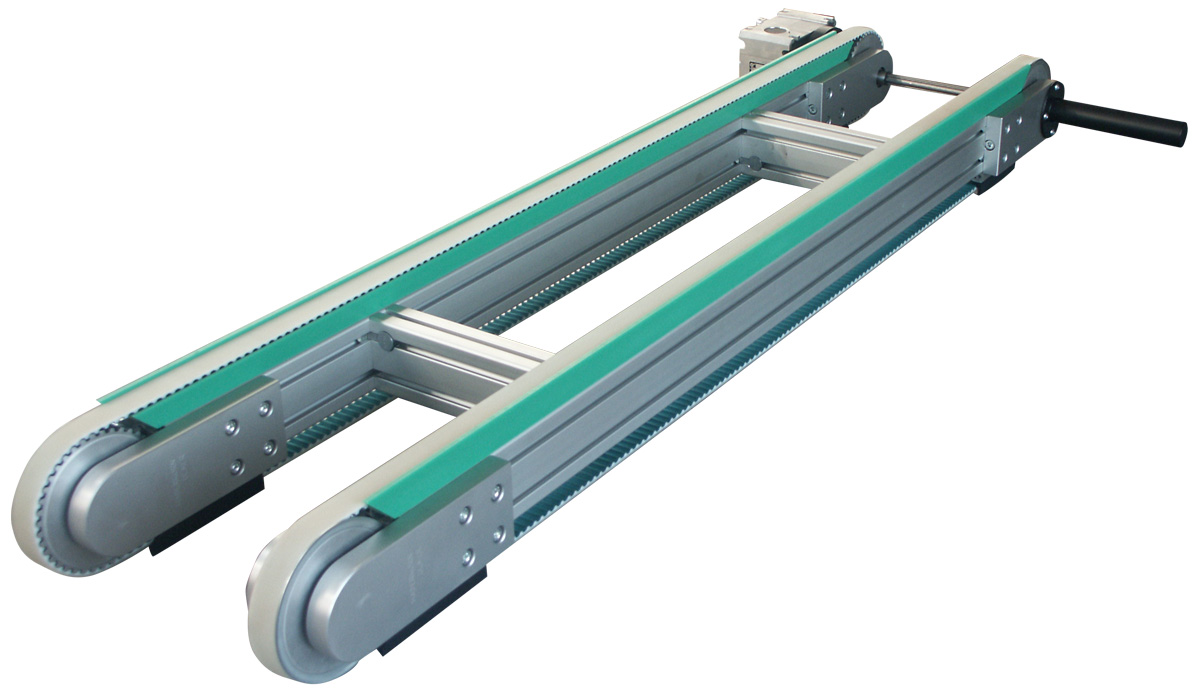

Remeňové dopravníky

Sú vhodné pre prepravu kusových výrobkov väčších rozmerov, kedy jeden z rozmerov je niekoľkonásobne väčší než ostatné (tyče, hranoly a pod.). Hlavnou časťou dopravníka je rám z hliníkových drážkovaných profilov item, hnacie a hnané hliníkové remenice a hliníkové držiaky remeníc s naklápacími dvojradovými guličkovými ložiskami. Remeňové dopravníky ponúkajú vyššiu únosnosť ako pásové dopravníky a možnosť prepravovať veľmi široké alebo dlhé materiály.

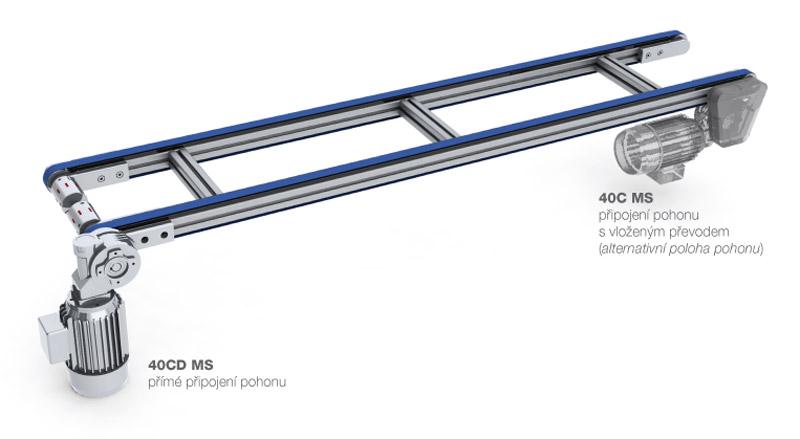

Remeňové dopravníky 40CD MS a 40C MS

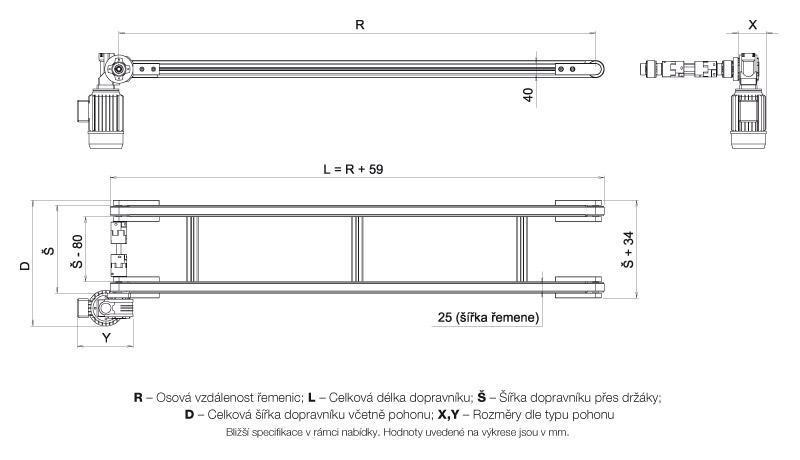

Řemenové dopravníky 40CD MS a 40C MS Řemenové dopravníky 40CD MS a 40C MS - výkres

Štandardné parametre
Dĺžka dopravníka 500 – 6 000 mm
Šírka rámu 200 – 600 mm
Zaťaženie dopravníka 15 kg/m
Pohon 3 x 400 V (1 x 230 V)
Rýchlosť remeňa * 4 - 38 m/min
Remeň PU, T10, B25 antistatický, s textilnou vrstvou
Prevádzkova teplota 10 – 80 °C
Rozstupový priemer remenic 58,7 mm
* Možnosť regulácie rýchlosti pomocou frekvenčéího meniča v rozmedzie 40 – 150 % (menovitá rýchlosť = 100 %).
Vyššie uvedené údaje sú štandardné. Iné hodnoty na vyžiadanie.



Dopytový formulár

Dotazník k vyhotoveniuí remeňového dopravníka 40 CD MS a 40 C MS

Remeňové dopravníky 80CD MS a 80C MS

Řemenové dopravníky 80CD MS a 80C MS Řemenové dopravníky 80CD MS a 80C MS - výkres

Štandardné parametre
Dĺžka dopravníka 600 – 10 000 mm
Šírka rámu 200 – 1 000 mm
Zaťaženie dopravníka 25 kg/m
Pohon 3 x 400 V (1 x 230 V)
Rýchlosť remeňa * 6,6 - 65 m/min
Remeň PU, T10, B25 antistatický, s textilnou vrstvou
Prevádzkova teplota 10 – 80 °C
Rozstupový priemer remenic 101,9 mm
* Možnosť regulácie rýchlosti pomocou frekvenčného meniča v rozmedzie 40 – 150 % (menovitá rýchlosť = 100 %).
Vyššie uvedené údaje sú štandardné. Iné hodnoty na vyžiadanie.



Dopytový formulár

Dotazník k vyhotoveniu remeňového dopravníka 80 CD MS a 80 C MS

Prednosti

  • vyššia únosnosť ako u pásových dopravníkov
  • možnosť prepravovať veľmi široké alebo dlhé materiály
  • vďaka medzere medzi jednotlivými vetvami možnosť prepravovať aj materiály zasahujúce pod úroveň hornej vetvy dopravníka
  • rýchla montáž a dodanie dopravníkov - dodací termín dopravníkov v štandardnom prevedení do 14 dní
  • dopravníky vyrábané podľa požiadaviek zákazníka, tzn. "na mieru"
  • možnosť riešiť špeciálne požiadavky zákazníkov ako napr. dopravník do ESD prostredia
  • možnosť realizácie špeciálnych technologických či výrobných operácií priamo na dopravníku (napr. ofukovanie, odmasťovanie, odkvap oleja do vane pod dopravníkom atď.)
  • voliteľný počet vetiev podľa charakteru dopravovaného materiálu
  • kostra dopravníka tvorená profilmi stavebnicového systému item s možnosťou jednoduchého pripojenia ďalších profilov alebo doplňujúcich technológií, popr. možnosť v budúcnosti dopravník modifikovať
  • tichý chod predurčujúci dopravníky uložiť do montážnych liniek so stálou obsluhou

Technické riešenie

  • základný rám dopravníka z hliníkových drážkovaných profilov stavebnicového systému item
  • hnacia a hnaná hliníková remenica
  • hliníkové držiaky hnacích a hnaných remeníc s naklápacími guličkovými ložiskami pre nastavovanie a dopnutie transportného remeňa
  • pohon tvorený kompaktnou jednotkou, skladajúci sa z trojfázového asynchrónneho elektromotora a závitovkovej prevodovky, popr. pohon doplnený o vložený prevod s ozubeným remeňom. U väčších zaťaženiach použitie kužeľočelnej prevodovky.
  • transportné remene rôznych vlastností (PU, PU s textilnou vrstvou pre zníženie hluku a akumuláciu materiálu)
  • plastové klzné vedenie s nízkou alebo zvýšenou vonkajšou hranou pod hornou vetvou remeňa pre jej podopretie po celej ploche a zníženie trenia
  • podľa charakteru dopravovaného materiálu možnosť voľby rôzneho počtu vetiev remeňového dopravníka
  • rýchlosť konštantná alebo s možnosťou regulácie použitím frekvenčného meniča. U dopravníka s vloženým prevodom ďalej možnosť zmeny konštantnej rýchlosti výmenou vloženého prevodu, skladajúceho sa z ozubeného remeňa, dvoch remeníc a napínacej kladky.
  • podstava, rovnako ako základný rám, z hliníkových drážkovaných profilov stavebnicového systému item. Variant tiež vo výškovo prestaviteľnom (ručne, pohonom) alebo šikmom prevedení.
  • možnosť dodania vrátane elektrického zapojenia s motorovým spúšťačom alebo s frekvenčným meničom

Voliteľné príslušenstvo

  • elektrické zapojenie dopravníkov vrátane prvkov ako optické čidlá s odrazkou, bezpečnostné STOP tlačidlá, frekvenčný menič, motorový spúšťač a pod.
  • podstava • motor 1 x 230 V
  • plastové klzné vedenie so zvýšenými okrajmi pre vedenie materiálu
  • bočné vedenie nastaviteľné iba v horizontálnom alebo v horizontálnom i vertikálnom smere
  • mechanické koncové dorazy
