Modulární dopravníkové zatáčky

Dopravníkové zatáčky jsou určeny převážně k přepravě kusových výrobků různých vlastností především tam, kde je třeba zachovat polohu výrobku při změně směru toku a optimalizovat zástavbové prostory. Jsou používány zejména pro zástavbu do větších dopravních celků, popř. výrobních a montážních linek. Oproti zatáčkám s procesním pásem musí mít modulární dopravníkové zatáčky vstupní a výstupní rovnou část.


Modulární dopravníkové zatáčky

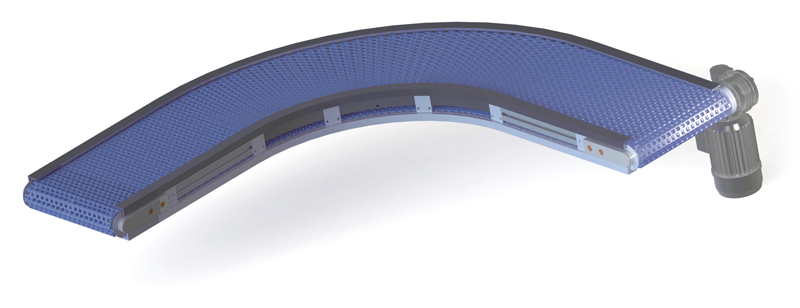

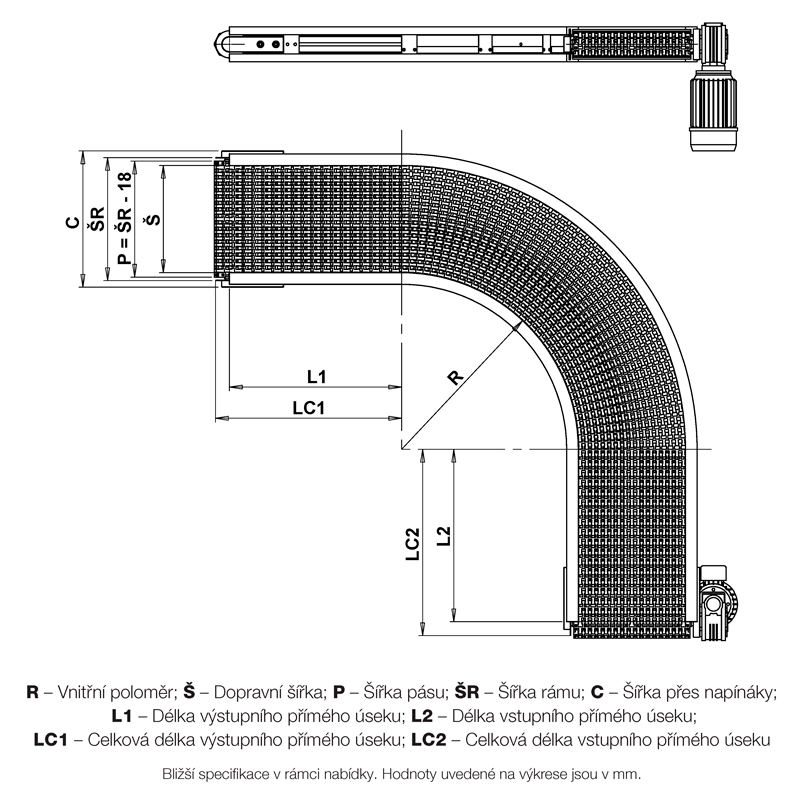

Modulární dopravníkové zatáčky Modulární dopravníkové zatáčky - výkres

Standardní parametry
Šířka pásu P 200 – 1 450 mm
Vnitřní poloměr R (min. 2,2 × P) 440 mm
Zatížení dopravníku 50 kg/m
Pohon 3 x 230 – 400 V (1 x 230 V)
Rychlost modulárního pásu * 3 – 30 m/min
Transportní pás PP, PE, POM, PA6
Provozní teplota 10 – 80 °C
* Možnost regulace rychlosti pomocí frekvenčního měniče v rozmezí 40 – 150 % (jmenovitá rychlost = 100 %).
Výše uvedené údaje jsou standardní. Jiné hodnoty na vyžádání.
