Modulárne dopravníkové zákruty

Dopravníkové zákruty sú určené prevažne na prepravu kusových výrobkov rôznych vlastností predovšetkým tam, kde je potrebné zachovať polohu výrobku pri zmene smeru toku a optimalizovať zástavbové priestory. Sú používané najmä pre zástavbu do väčších dopravných celkov, popr. výrobných a montážnych liniek. Oproti odbočkám s procesným pásom musia  mať modulárne dopravníkové zákruty vstupnú a výstupnú  rovnú časť.


Modulárne dopravníkové zákruty

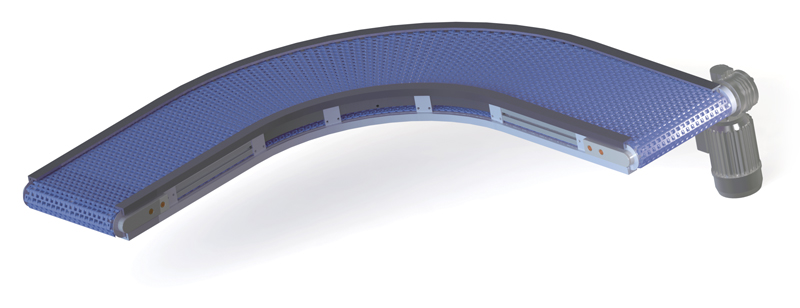

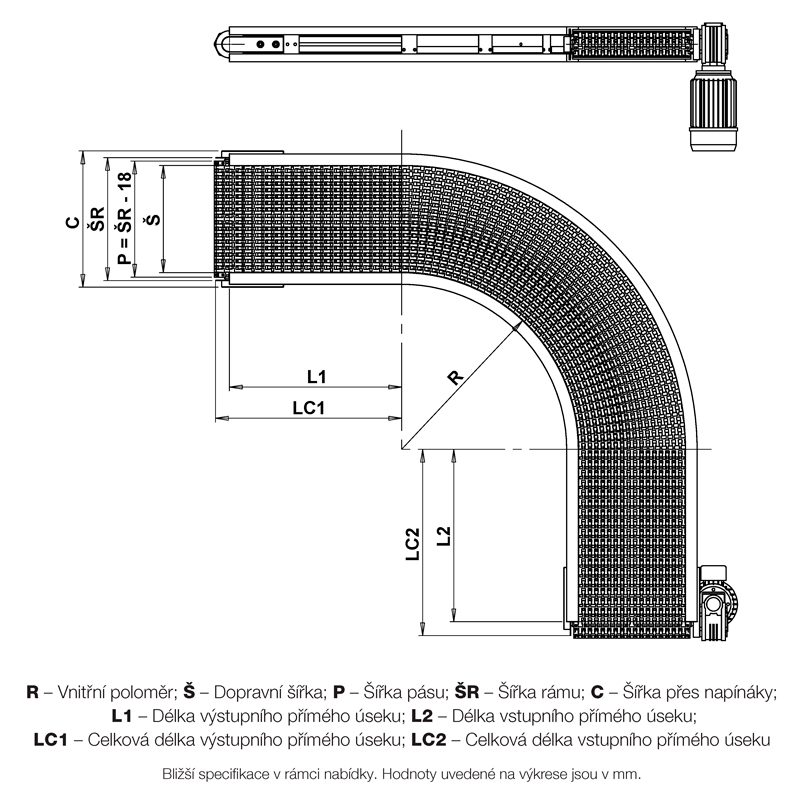

Modulární dopravníkové zatáčky Modulární dopravníkové zatáčky - výkres

Štandardné parametre
Šírka pásu P 200 – 1 450 mm
Vnútorný polomer R (min. 2,2 × P) 440 mm
Zaťaženie dopravníka 50 kg/m
Pohon 3 x 230 – 400 V (1 x 230 V)
Rýchlosť modulárného pásu * 3 – 30 m/min
Transportný pás PP, PE, POM, PA6
Prevádzková teplota 10 – 80 °C

* Možnosť regulácie rýchlosti pomocou frekvenčného meniča v rozmedzie 40 – 150 % (menovitá rýchlosť = 100 %).
Vyššie uvedené údaje sú štandardné. Iné hodnoty na vyžiadanie.
