Pásové dopravníky přímé

Díky modulárnímu systému nabízíme širokou škálu možností provedení přímých pásových dopravníků. Pásové přímé dopravníky rozlišujeme dle výšky rámu (40 nebo 80 mm), typu připojení pohonu (C s vloženým převodem, CD s přímým připojením pohonu, CTR s pohonem v bubnu a MINI 24V s pohonem ukrytým v těle dopravníku).


Pásový dopravník 40 CD, 40 CM, 40 C

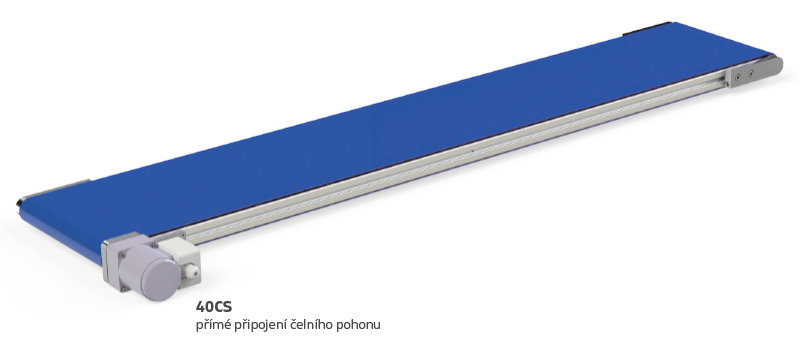

Pásový dopravník 40CD, 40CM, 40C Pásový dopravník 40CD, 40CM, 40C - výkres

Standardní parametry
Délka dopravníku 500 – 6 000 mm
Šířka pásu 40 – 600 mm
Zatížení dopravníku 10 kg/m
Pohon 3 x 400 V (1 x 230 V)
Rychlost pásu * 3 - 30 m/min
Transportní pás PVC, PU, textilní
Provozní teplota 10 – 80 °C
Průměr bubnů 44 mm
* Možnost regulace rychlosti pomocí frekvenčního měniče v rozmezí 40 – 150 % (jmenovitá rychlost = 100 %).
Výše uvedené údaje jsou standardní. Jiné hodnoty na vyžádání.



Poptávkový formulář

Dotazník k provedení pásového dopravníku 40 CD, 40 CM, 40 C

Pásový dopravník 80 CD, 80 CM, 80 C

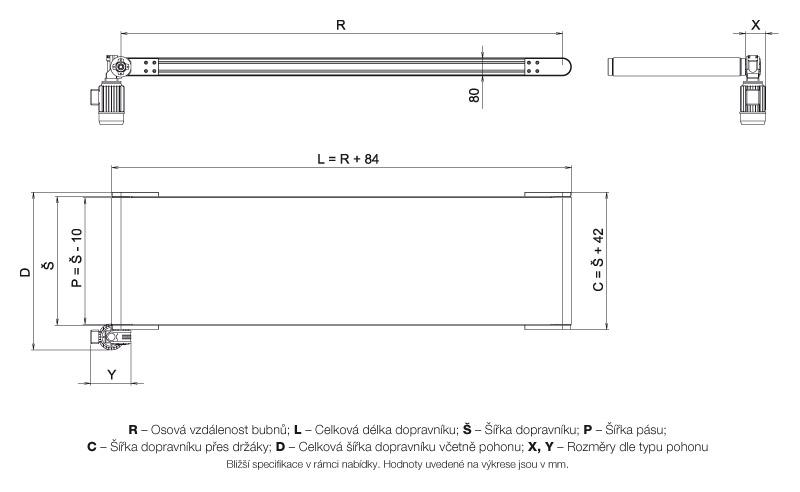

Pásový dopravník 80CD, 80CM, 80C Pásový dopravník 80CD, 80CM, 80C - výkres

Standardní parametry
Délka dopravníku 600 – 10 000 mm
Šířka pásu 80 – 1 000 mm
Zatížení dopravníku 20 kg/m
Pohon 3 x 400 V (1 x 230 V)
Rychlost pásu * 5,5 - 54 m/min
Transportní pás PVC, PU, textilní
Provozní teplota 10 – 80 °C
Průměr bubnů 84 mm
* Možnost regulace rychlosti pomocí frekvenčního měniče v rozmezí 40 – 150 % (jmenovitá rychlost = 100 %).
Výše uvedené údaje jsou standardní. Jiné hodnoty na vyžádání.



Poptávkový formulář

Dotazník k provedení pásového dopravníku 80 CD, 80 CM, 80 C

Pásový dopravník s pohonem v bubnu 80C TR

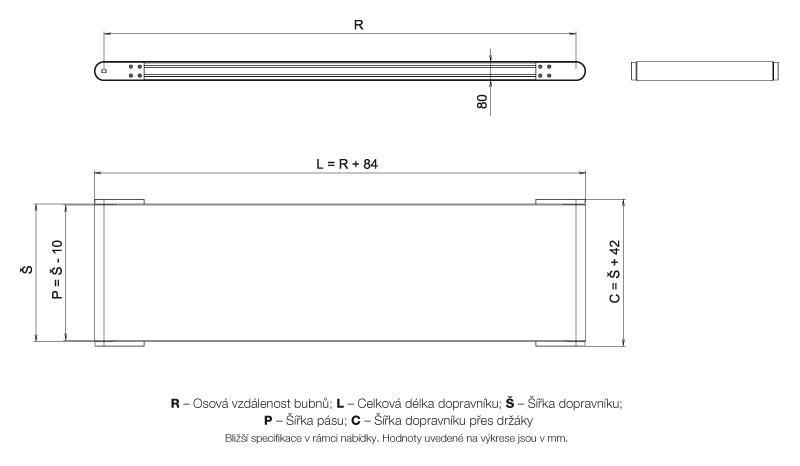

Pásový dopravník s pohonem v bubnu 80C TR Pásový dopravník s pohonem v bubnu 80C TR - výkres

Standardní parametry
Délka dopravníku 600 – 10 000 mm
Šířka pásu 300 – 1 000 mm
Zatížení dopravníku 20 kg/m
Pohon 1 x 230 V, 3 x 230 V, 3 x 400 V
Rychlost pásu * 5 - 46 m/min
Transportní pás PVC, PU, textilní
Provozní teplota 10 – 80 °C
Průměr bubnů 84 mm
* Možnost regulace rychlosti pomocí frekvenčního měniče v rozmezí 40 – 150 % (jmenovitá rychlost = 100 %).
Výše uvedené údaje jsou standardní. Jiné hodnoty na vyžádání.



Poptávkový formulář

Dotazník k provedení pásového dopravníku v bubnu

Pásový dopravník MINI24V

Pásový dopravník MINI24V Pásový dopravník MINI24V - výkres

Standardní parametry
Délka dopravníku 370 – 2 000 mm
Šířka pásu 80 – 200 mm
Zatížení dopravníku 5 kg/m
Pohon 24 V DC
Rychlost pásu * 0,2 – 18 m/min
Transportní pás PVC, PU, textilní
Provozní teplota 10 – 80 °C
Průměr bubnů 44 mm
* Možnost regulace rychlosti pomocí frekvenčního měniče v rozmezí 20 – 120 % (jmenovitá rychlost = 100 %).
Výše uvedené údaje jsou standardní. Jiné hodnoty na vyžádání.



Poptávkový formulář

Dotazník k provedení pásového dopravníku MINI 24V





Přednosti pásových dopravníků MINI24V

  • malé rozměry umožňující vestavbu dopravníku do všech strojů s omezeným prostorem (jednoúčelové stroje, lisy s malým otvorem pro odvoz výlisků apod.)
  • rychlost konstantní nebo regulovatelná pomocí zdroje – změnou napětí v rozsahu 10-28 V bez ztráty krouticího momentu
