Pásové dopravníky priame

Vďaka modulárnemu systému ponúkame širokú škálu možností prevedenia priamych pásových dopravníkov. Pásové priame dopravníky rozlišujeme podľa výšky rámu (40 alebo 80 mm), typu pripojenia pohonu (C s vloženým prevodom, CD s priamym pripojením pohonu, CTR s pohonom v bubne a MINI 24V s pohonom ukrytým v tele dopravníka).


Pásový dopravník 40 CD, 40 CM, 40 C

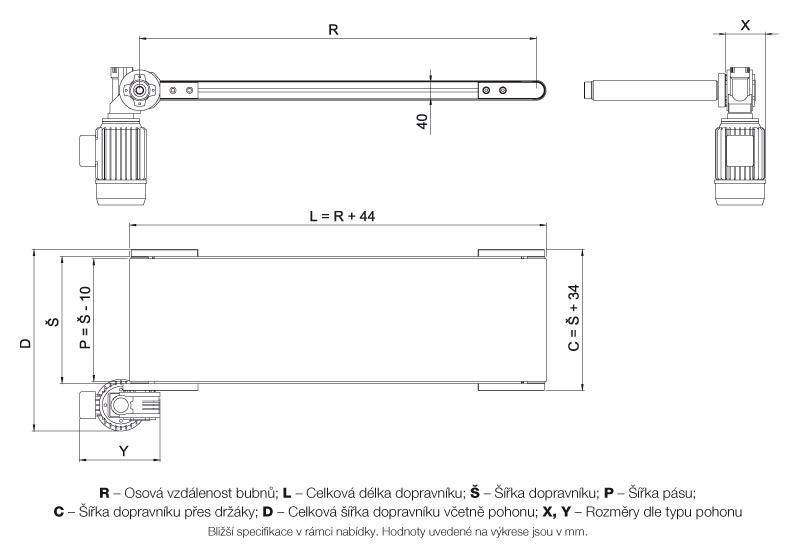

Pásový dopravník 40CD, 40CM, 40C Pásový dopravník 40CD, 40CM, 40C - výkres

Štandardné parametre
Dĺžka dopravníka 500 – 6 000 mm
Šírka pásu 40 – 600 mm
Zaťaženie dopravníka 10 kg/m
Pohon 3 x 400 V (1 x 230 V)
Rýchlosť pásu * 3 - 30 m/min
Transportný pás PVC, PU, textilný
Prevádzková teplota 10 – 80 °C
Priemer bubnov 44 mm
* Možnosť regulácie rýchlosti pomocou frekvenčného meniča v rozmedzie 40 – 150 % (menovitá rýchlosť = 100 %).
Vyššie uvedené údaje sú štandardné. Iné hodnoty na vyžiadanie.



Konfigurátor

Konfigurátor pásového dopravníka 40 CD, 40 CM, 40 C

Pásový dopravník 80 CD, 80 CM, 80 C

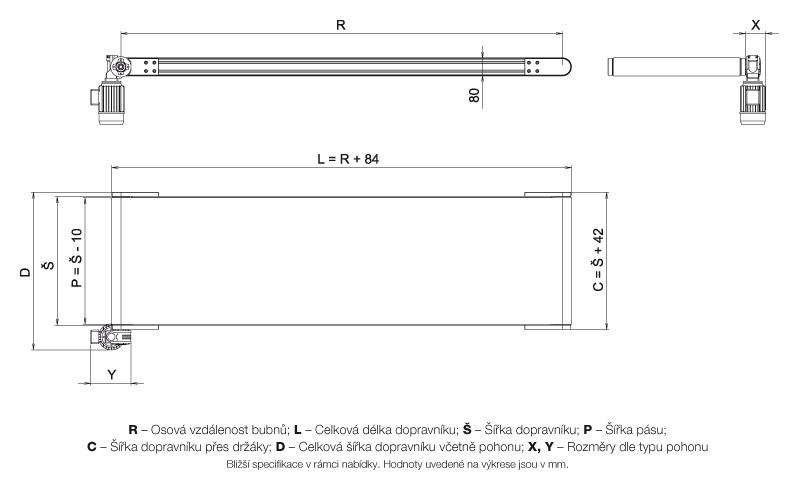

Pásový dopravník 80CD, 80CM, 80C Pásový dopravník 80CD, 80CM, 80C - výkres

Štandardné parametre
Dĺžka dopravníka 600 – 10 000 mm
Šírka pásu 80 – 1 000 mm
Zaťaženie dopravníka 20 kg/m
Pohon 3 x 400 V (1 x 230 V)
Rychlosť pásu * 5,5 - 54 m/min
Transportný pás PVC, PU, textilný
Prevádzkova teplota 10 – 80 °C
Priemer bubnov 84 mm
* Možnosť regulácie rýchlosti pomocou frekvenčného meniča v rozmedzie 40 – 150 % (menovitá rýchlosť = 100 %).
Vyšsie uvedené údaje sú štandardné. Iné hodnoty na vyžiadanie.



Konfigurátor

Konfigurátor pásového dopravníka 80 CD, 80 CM, 80 C

Pásový dopravník 40 CS

Pásový dopravník 40CS Pásový dopravník 40CS - výkres

Štandardné parametre
Dĺžka dopravníka 500 – 3 000 mm
Šírka pásu 30 – 490 mm
Zaťaženie dopravníka 5 kg/m
Pohon 1 x 230 V (3 x 230 V)
Rýchlosť pásu * 1 - 30 m/min
Transportný pás PVC, PU, textilný
Prevádzková teplota 10 – 60 °C
Priemer bubnov 44 mm
* Možnosť regulácie rýchlosti pomocou frekvenčného meniča v rozmedzie 40 – 150 % (menovitá rýchlosť = 100 %).
Vyššie uvedené údaje sú štandardné. Iné hodnoty na vyžiadanie.



Konfigurátor

Konfigurátor pásového dopravníka 40 CS

Pásový dopravník 40-20 CS

Pásový dopravník 40-20CS Pásový dopravník 40-20CS - výkres

Štandardné parametre
Dĺžka dopravníka 500 – 3 000 mm
Šírka pásu 70 – 190 mm
Zaťaženie dopravníka 5 kg/m
Pohon 1 x 230 V (3 x 230 V)
Rýchlosť pásu * 1 - 30 m/min
Transportný pás PVC, PU, textilný
Prevádzková teplota 10 – 60 °C
Priemer bubnov 44 mm
Maximálna délka L1 bez podpery (volný koniec) 500 mm
Maximálna délka L1 s podperou L - 400 mm
* Možnosť regulácie rýchlosti pomocou frekvenčného meniča v rozmedzie 40 – 150 % (menovitá rýchlosť = 100 %).
Vyššie uvedené údaje sú štandardné. Iné hodnoty na vyžiadanie.



Dopytový formulár

Dotazník k vyhotoveniu pásového dopravníka 40-20 CS

Pásový dopravník s pohonom v bubne 80C TR

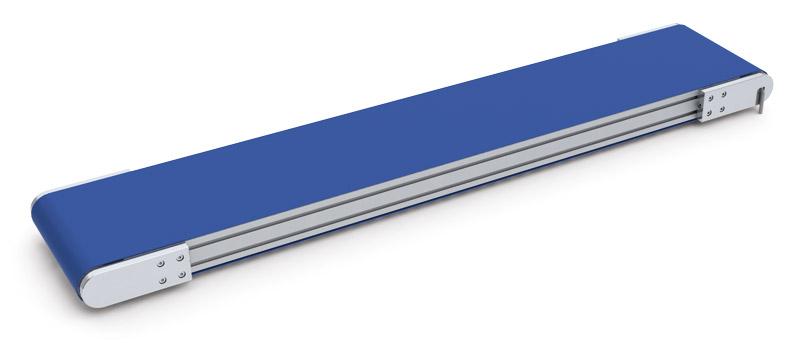

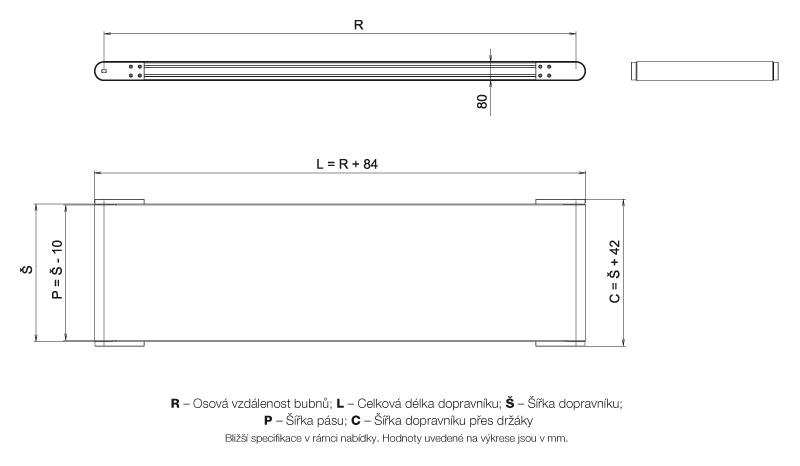

Pásový dopravník s pohonem v bubnu 80C TR Pásový dopravník s pohonem v bubnu 80C TR - výkres

Štandardné parametre
Dĺžka dopravníka 600 – 10 000 mm
Šírka pásu 300 – 1 000 mm
Zaťaženie dopravníka 20 kg/m
Pohon 1 x 230 V, 3 x 230 V, 3 x 400 V
Rýchlosť pásu * 5 - 46 m/min
Transportný pás PVC, PU, textilný
Prevádzková teplota 10 – 80 °C
Priemer bubnov 84 mm
* Možnosť regulácie rýchlosti pomocou frekvenčéího meniča v rodzmezie 40 – 150 % (menovitá rýchlosť = 100 %).
Vyššie uvedené údaje sú štandardné. Iné hodnoty na vyžiadanie.



Dopytový formulár

Dotazník k vyhotoveniu pásového dopravníka s pohonom v bubne

Pásový dopravník MINI24V

Pásový dopravník MINI24V Pásový dopravník MINI24V - výkres

Štandardné parametre
Dĺžka dopravníka 370 – 2 000 mm
Šírka pásu 80 – 200 mm
Zaťaženie dopravníka 5 kg/m
Pohon 24 V DC
Rýchlosť pásu * 0,2 – 18 m/min
Transportný pás PVC, PU, textilný
Prevádzková teplota 10 – 80 °C
Priemer bubnov 44 mm
* Možnosť regulácie rýchlosti pomocou frekvenčného meniča v rodzmezie 20 – 120 % (menovitá rýchlosť = 100 %).
Vyššie uvedené údaje sú štandardné. Iné hodnoty na vyžiadanie.



Dopytový formulár

Dotazník k vyhotoveniu pásového dopravníka MINI 24V





Prednosti pásových dopravníků MINI24V

  • malé rozmery umožňujúce vestavbu dopravníka do všetkých strojov s obmedzeným priestorom (jednoúčelové stroje, lisy s malým otvorom pre odvoz výliskov a pod.)
  • rýchlosť konštantná alebo regulovateľná pomocou zdroja – zmenou napätia v rozsahu 10-28 V bez straty krútiaceho momentu
