Elektrické stĺpiky výkonného radu „PerformanceLine"

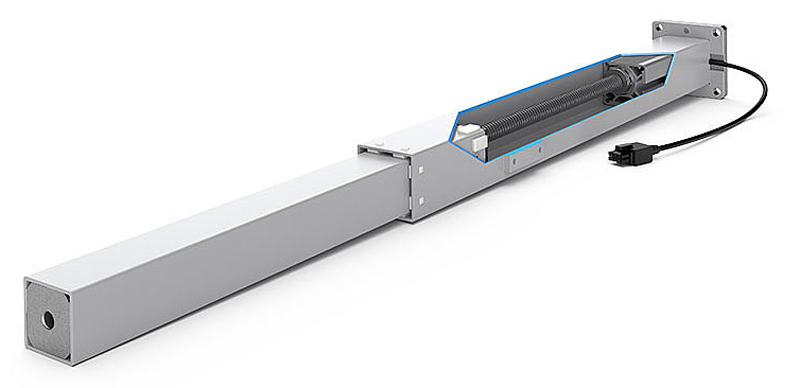

Zdvíhací stĺpik SE

Kompaktný zdvíhací stĺpik pre viac miesta pod stolom

Elektrický zdvíhací stĺpik SE je veľmi kompaktná zdvíhacia jednotka vyrobená z ocele s prierezom 50 x 50 mm. Vďaka malému zástavbovému rozmeru je pod doskou stola veľa miesta na spodné konštrukcie. S maximálnym tlačným alebo ťažným zaťažením 1500 N na stĺpik je možné realizovať robustné pracovné stoly so 4 jednotkami so zaťažením do 600 kg. Zdvíhacie stĺpiky je možné objednať jednotlivo alebo ako kompletný základný rám stola. Ideálne pre pracovné a montážne stoly.

K dvom riadiacim jednotkám je možné pripojiť až 8 stĺpikov, ktoré sú ovládané synchrónne pomocou ručného ovládača.

Zdvíhací stĺpik SE možno tiež použiť na vytvorenie kompletných základných rámov stolov.

Stĺpik SE je možné použiť aj s batériovým riešením, táto možnosť je ideálna pre mobilné pracovné stanice s nastaviteľnou výškou. Je veľmi ľahko integrovateľná a jednoduchá na inštaláciu (plug & play).

K dispozícii je nasledujúce príslušenstvo:

• priečniky v rôznych dĺžkach
• nastavovacie nožičky
• kolieska

Viac informácií v katalógu

⇑

Datový list SE

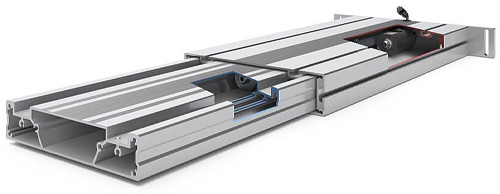

Zdvíhací stĺpik SK

Flexibilné riešenie s T-drážkami na všetkých štyroch.

Zdvíhací systém sa používa pre montážne stoly, v montážnych systémoch, v strojárstve, pri výškovo nastaviteľných lôžkach a masážnych stoloch.

Elegantný vretenový zdvíhací stĺpik SK je možné použiť na vytvorenie ergonomických pracovísk pre rôzne oblasti, kde je vyžadovaná vysoká flexibilita.

Naše výkonné batériové riešenie je dokonalým doplnkom, ktorý tieto pracovné stanice robia flexibilnými a mobilnými. Riadiaca jednotka 24V je napájaná dobíjacou batériou, ktorá umožňuje nepretržitú prevádzku. Vďaka tejto technológii už aplikácia nie je viazaná na elektrické zásuvky a pracovnú stanicu je možné úplne prispôsobiť potrebám a požiadavkám zákazníka. Týmto spôsobom vytvárame ďalšie možnosti optimalizácie, ktoré zvyšujú produktivitu.

Stĺpik SK sa skladá z dvoch extrudovaných hliníkových profilov s hladkým eloxovaným povrchom, vedených v plastovom klznom vedení. Každý stĺpik má integrovaný vnútorný motor, ktorý poháňa vodiacu skrutku. Tie sú synchrónne ovládané riadiacou jednotkou.

Až 12 stĺpikov je možné synchrónne ovládať cez tri riadiace jednotky pomocou jedného ovládania.

Rozdiel oproti známemu zdvíhaciemu stĺpiku SL spočíva v tom, že na všetkých štyroch stranách sú montážne T-drážky (šírka 8 mm), ktoré umožňujú uchytenie priečnikov či upevnenie políc po celej dĺžke stĺpika.

Zdvíhací stĺpik SK je možné tiež použiť na vytvorenie kompletných základných rámov stolov.

Stĺpik SK je možné použiť aj s batériovým riešením, táto možnosť je ideálna pre mobilné pracovné stanice s nastaviteľnou výškou. Je veľmi ľahko integrovateľná a jednoduchá na inštaláciu (plug & play).

K dispozícii je nasledujúce príslušenstvo:

• priečniky v rôznych dĺžkach
• pätky stola s nastavovacím nožičkami
• kotevné dosky
• úholníky

⇑

Datový list SK

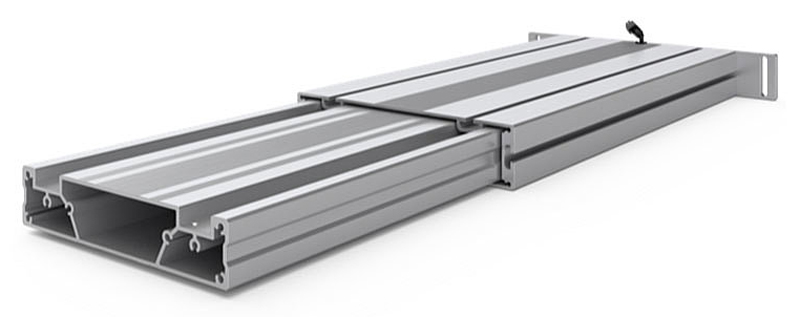

Zdvíhací stĺpik SL

Pre pracoviská a stoly poháňané vretenom.

Vytvorte ergonomické pracovisko pre rôzne oblasti použitia s elegantným elektrickým zdvíhacím stĺpikom SL. Ten sa používa pre montážne stoly, v montážnych systémoch, v strojárstve, pre výškovo polohovateľné lôžka či masážne stoly.

Sloupek SL se skládá ze dvou extrudovaných hliníkových profilů s hladkým eloxovaným povrchem, vedených v plastovém kluzném vedení. Každý sloupek má integrovaný vnitřní motor, který pohání vodicí šroub. Ty jsou synchronně ovládány řídicí jednotkou.

Až 12 sloupků lze synchronně ovládat přes tři řídicí jednotky pomocí jednoho ovládání. Montážní drážky na třech stranách (šířka 8 mm) umožňují uchycení příčníků či upevnění polic po celé délce sloupku.

Zvedací sloupek SL lze také použít k vytvoření kompletních základních rámů stolů.

Stĺpik SL je možné použiť aj s batériovým riešením, táto možnosť je ideálna pre mobilné pracovné stanice s nastaviteľnou výškou. Je veľmi ľahko integrovateľná a jednoduchá na inštaláciu (plug & play).

K dispozici je následující příslušenství:

• příčníky v různých délkách
• patky stolu se stavěcími nožkami
• kotevní desky
• úhelníky

Viac informácií v katalógu

⇑

Datový list SL 1x45 (CZ)

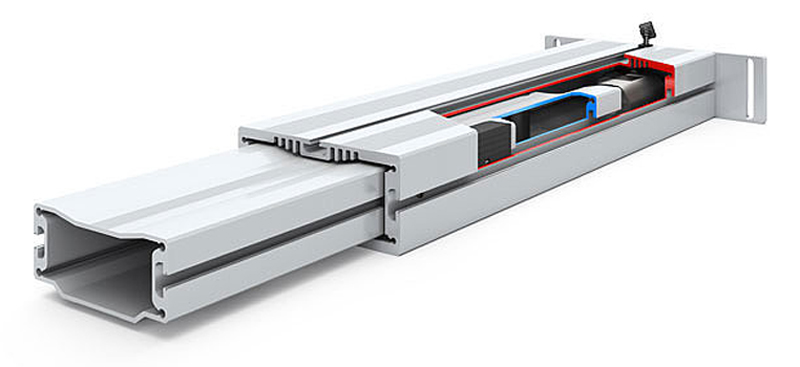

Zdvíhací stĺpik SM

Tenký a kompaktný.

Zdvíhací stĺpik SM sa skladá z dvoch extrudovaných hliníkových profilov s hladkým eloxovaným povrchom, vedených v plastovom klznom vedení. Každý stĺpik má integrovaný vnútorný motor, ktorý poháňa vodiacu skrutku. Tie sú synchrónne ovládané riadiacou jednotkou.

Montážne drážky na troch stranách (šírka 8 mm) umožňujú uchytenie priečnikov či upevnenie políc po celej dĺžke stĺpika.

Zdvíhací stĺpik SM je možné tiež použiť na vytvorenie kompletných základných rámov stolov.

Stĺpik SM je možné použiť aj s batériovým riešením, táto možnosť je ideálna pre mobilné pracovné stanice s nastaviteľnou výškou. Je veľmi ľahko integrovateľná a jednoduchá na inštaláciu (plug & play).

K dispozícii je nasledujúce príslušenstvo:

• priečniky v rôznych dĺžkach
• pätky stola s nastavovacími nožičkami
• kotevné dosky
• úholníky

⇑

Viac informacií v katalógu

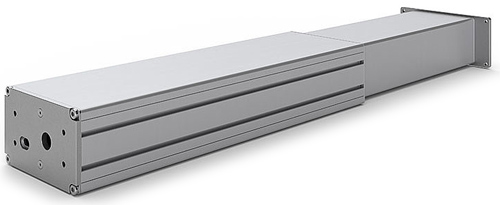

Zdvíhací stĺpik SN

Maximálna presnosť pre aplikácie s vysokou nosnosťou

Nový zdvíhací stĺpik SN sa vyznačuje vysokou presnosťou a stabilitou, ktoré sú umožnené špeciálne lepenými profilmi.

Stĺp SN sa vyznačuje presnou geometriou, vysokou stabilitou a vysokou nosnosťou (až 3.000 N).

Zdvíhací stĺpik SN je vybavený jedinečným, patentovaným vodiacim systémom. Vnútorný profil sa pohybuje pomocou vnútorného vretenového pohonu. K jednej riadiacej jednotke je možné pripojiť až 4 stĺpy a ovládať ich synchrónne.

Drážky v tvare T na 2 stranách (šírka 6 mm) umožňujú po celej dĺžke stĺpika montáž priečnikov, medzipoličiek, prídavných zariadení a nadstavieb.

Zdvíhací stĺpik SN je vhodný na výškové nastavenie priemyselných pracovných staníc, menších stolov, pracovných staníc v riadiacich miestnostiach, montážnych stolov, montážnych systémov a pódií. Pokrýva tiež rôzne aplikácie v špecializovanom nábytku a strojárstve.

Stĺpik SN je možné použiť aj s batériovým riešením, táto možnosť je ideálna pre mobilné pracovné stanice s nastaviteľnou výškou. Je veľmi ľahko integrovateľná a jednoduchá na inštaláciu (plug & play).

K dispozícii je nasledujúce príslušenstvo:

• přriečniky v rôznych dĺžkach
• pätky stola s nastavovacím nožičkami
• kotevné dosky
• úholníky

⇑

Datový list SN

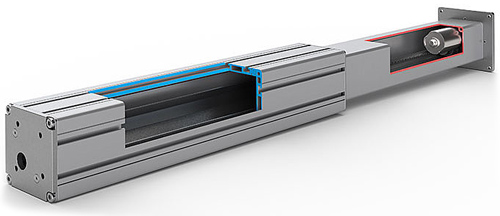

Zdvíhací stĺpik SO

Robustný zdvíhací stĺpik pre flexibilné možnosti montáže.

Nový zdvíhací stĺpik SO sa vyznačuje vysokou presnosťou a stabilitou, ktorú umožňujú špeciálne lepené profily.

Unikátnou vlastnosťou zdvíhacieho stĺpu SO sú jeho atraktívne rozmery 100 x 100 mm v kombinácii s vysokou nosnosťou. Okrem toho T-drážky (šírka 6 mm) na všetkých 4 stranách umožňujú vysokú variabilitu pri konštrukcii pomocných rámov (pripevnenie priečok, poličiek, nástavcov a nástavieb).

Zdvíhací stĺpik SO sa skladá z dvoch hliníkových profilov, vedených pomocou plastových vedení. Vnútorný profil je poháňaný vnútorným vretenovým pohonom. K jednej riadiacej jednotke je možné pripojiť až 4 stĺpiky a ovládať ich synchrónne.

Zdvíhací stĺpik SO je vhodný na výškové nastavenie priemyselných pracovných staníc, malých stolov, pracovných staníc v riadiacich miestnostiach, montážnych stolov, montážnych systémov a pódií. Vhodný aj pre rôzne aplikácie v špecializovanom nábytku a strojárstve.

Stĺpik SO je možné použiť aj s batériovým riešením, táto možnosť je ideálna pre mobilné pracovné stanice s nastaviteľnou výškou. Je veľmi ľahko integrovateľná a jednoduchá na inštaláciu (plug & play).

K dispozícii je nasledujúce príslušenstvo:

• priečniky v rôznych dĺžkach
• pätky stola s nastavovacími nožičkami
• kotevné dosky
• úholníky

⇑

Datový list SO

Zdvíhací stĺpik SQ

Zdvíhací stĺpik pre priemyselné a montážne stoly.

Zdvíhací stĺpik SQ tvorí bezfarebný eloxovaný hliníkový profil s prierezom 45 x 45 mm a nerezová rúrka, ktorá je vedená v plastovom puzdre. Každý stĺpik má integrovaný vnútorný motor, ktorý poháňa vodiacu skrutku. K dvom riadiacim jednotkám je možné pripojiť až 8 stĺpikov, ktoré sú synchrónne ovládané ručným ovládačom.

Na dvoch stranách jednotky sú T-drážky (šírka 8 mm). Tie umožňujú montáž priečnikov po celej dĺžke stĺpika.

Zdvíhací stĺpik SQ je možné tiež použiť na vytvorenie kompletných základných rámov stolov.

Stĺpik SQ je možné použiť aj s batériovým riešením, táto možnosť je ideálna pre mobilné pracovné stanice s nastaviteľnou výškou. Je veľmi ľahko integrovateľná a jednoduchá na inštaláciu (plug & play).

K dispozícii je nasledujúce príslušenstvo:

• priečniky v rôznych dĺžkach
• nastavovacie nožičky
• kolieska

Viac informacií v katalógu

⇑

Datový list SQ

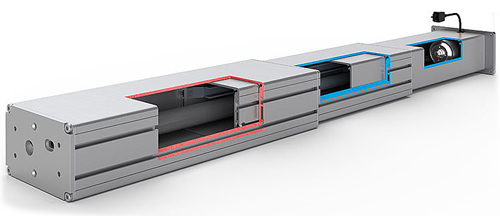

Zdvíhací stĺpik SNT

Flexibilný a výkonný stĺpik pre pracovné stanice v riadiacich miestnostiach alebo mono stoly.

Nový stĺpik SNT sa vyznačuje vysokou presnosťou a stabilitou, ktorú zaisťujú špeciálne spojené profily. Vďaka novej technológii vedenia, ktorá umožňuje minimálne trecie sily, je zaručená veľmi nízka hlučnosť. Stĺpik sa tiež vyznačuje vysokou stabilitou vďaka svojej geometrii.

Ergoswiss ponúka 2 varianty pre rôzne aplikácie:

Zdvíhací stĺpik SNT 1770 – maximálna flexibilita

• montážna dĺžka: 560 mm
• dĺžka zdvihu: až 700 mm
• oblasti použitia: priemyselné a riadiace pracovisko, mono stoly
• výhody: vysoká stabilita, veľký zdvih, univerzálne možnosti montáže

Zdvíhací stĺp SNT 1740 – pre obmedzené montážne dĺžky

• montážna dĺžka: 380 mm
• dĺžka zdvihu: 400 mm
• oblasti použitia: Priemyselné a logistické pracovné stanice a lekárska technika
• výhody: Kompaktná konštrukcia pre obmedzené montážne dĺžky, presné vedenie, stabilná konštrukcia

Oba varianty sa skladajú z troch eloxovaných hliníkových profilov, ktoré sú vedené patentovaným montážnym a vodiacim procesom. K jednej riadiacej jednotke SCT je možné pripojiť až 4 zdvíhacie stĺpiky a ovládať ich synchrónne.

T-drážky na 2 stranách (šírka 6 mm) umožňujú pripevnenie dosiek s klipmi, doplnkových zariadení a nadstavieb pozdĺž veľkej časti stĺpika.

Naše výkonné batériové riešenie je dokonalým doplnkom, ktorý tieto pracovné stanice robia flexibilnými a mobilnými. Riadiaca jednotka 24V je napájaná dobíjacou batériou, ktorá umožňuje nepretržitú prevádzku. Vďaka tejto technológii už aplikácia nie je viazaná na elektrické zásuvky a pracovnú stanicu je možné úplne prispôsobiť potrebám a požiadavkám zákazníka. Týmto spôsobom vytvárame ďalšie možnosti optimalizácie, ktoré zvyšujú produktivitu.

Datový list SNT 1740

⇑

Datový list SNT 1770
