Lineárne jednotky

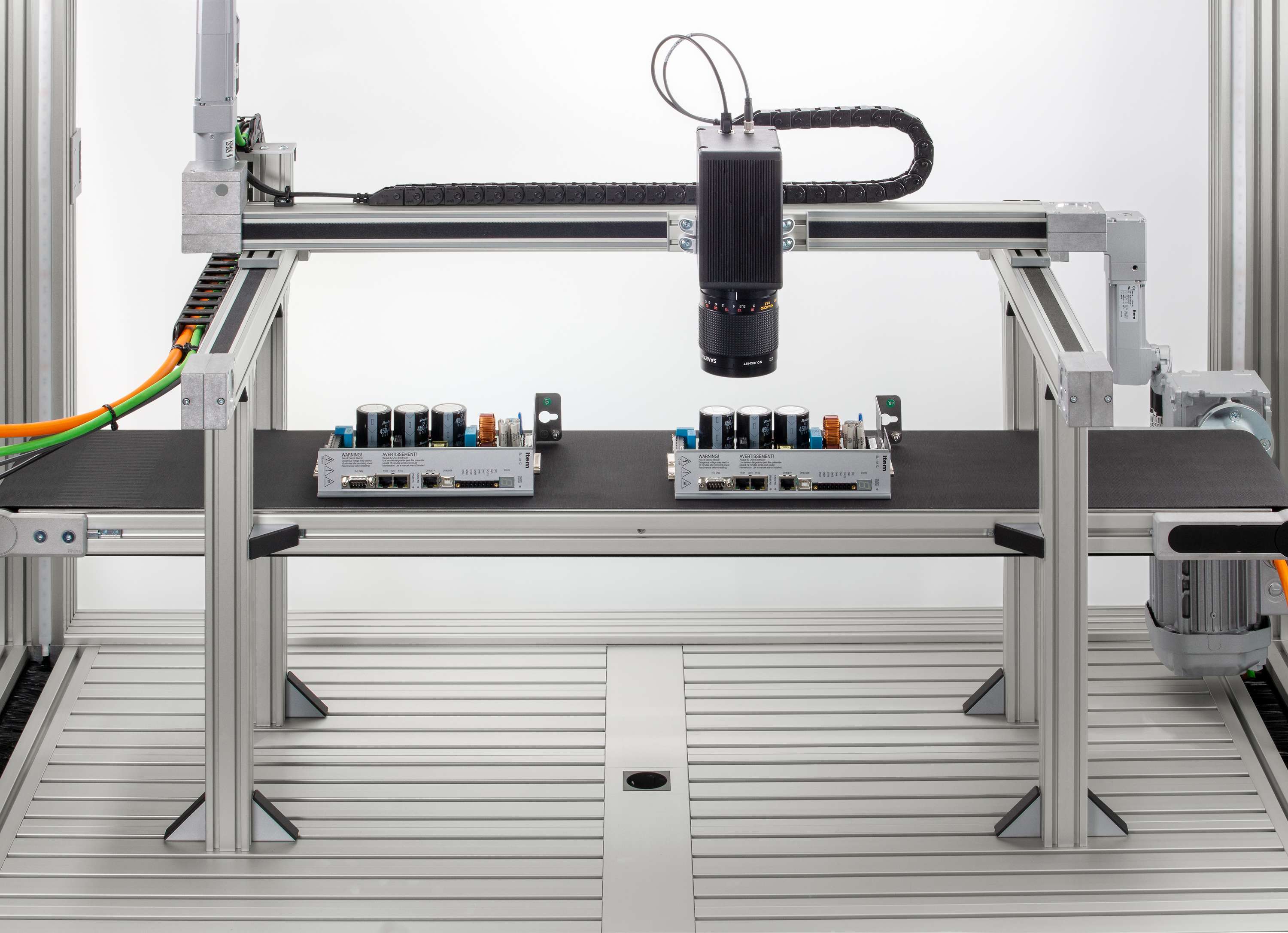

Lineárna jednotka KLE 5 40x40 LR

Lineárna jednotka so šírkou iba 40 mm. Napriek kompaktným rozmerom si zachováva všetky kľúčové vlastnosti radu KLE. Vozík a pojazdové guľatiny sú zabudované do dutiny profilu a sú pokryté ozubeným pásom. S výnimkou vozíka sú všetky pohyblivé časti bezpečne ukryté. Vyznačuje sa rýchlosťou do 1 m/s, opakovateľnou presnosťou 0,1 mm, zdvihom do 2.200 mm, rozstupom 90 mm/ot a hnacou silou do 150 N.

Nový typ lineárnej jednotky KLE 5 40x40 LR je teraz k dispozícii aj v konfigurátore item MotionDesigner^©.

Viac informácií vrátane technických špecifikácií

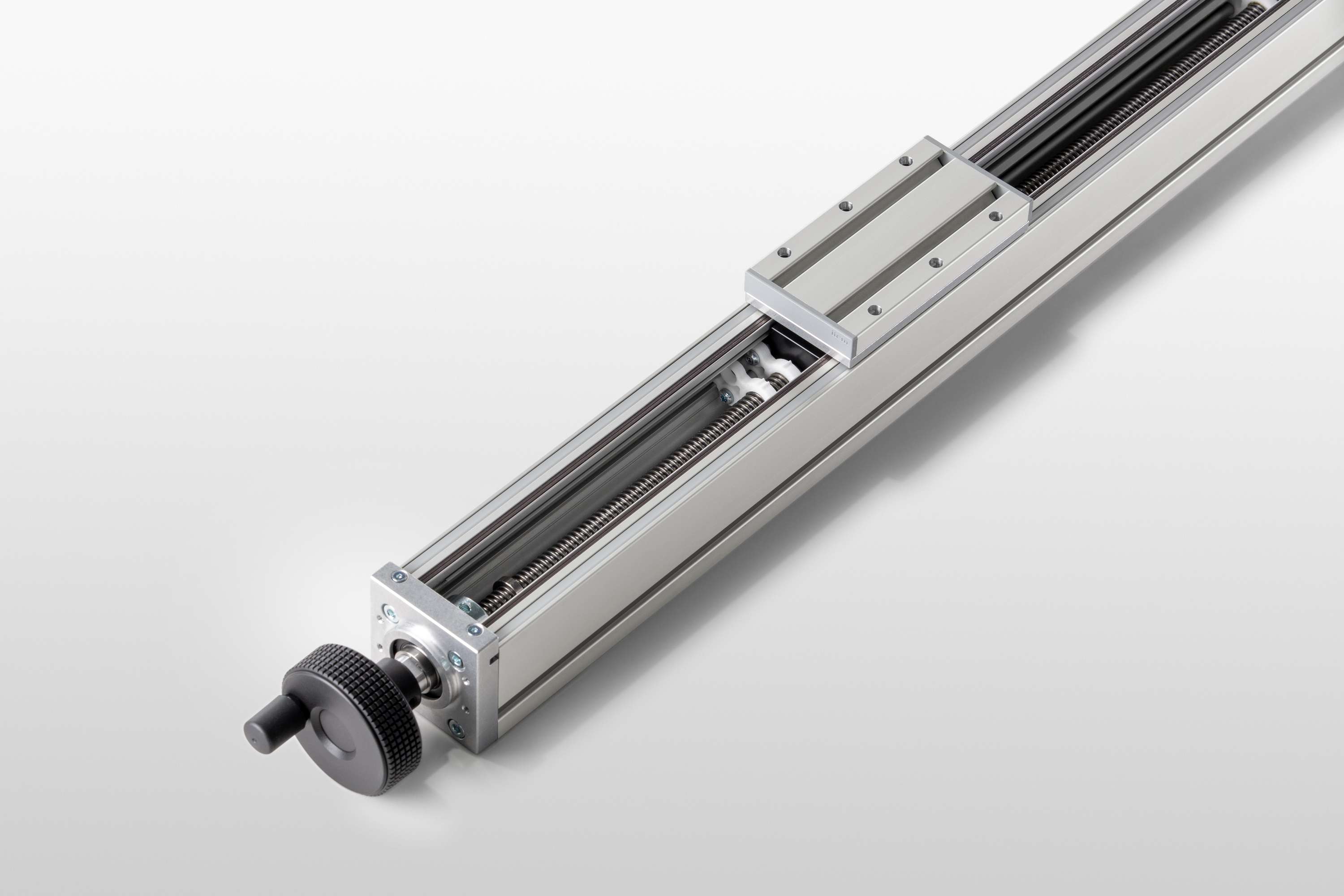

Lineárna jednotka GSF 6 60 TR 12x3

Kombinuje klzné vedenie s nízkym koeficientom trenia a pohon samosvornou trapézovou skrutkou. Vďaka integrovaným podperám vretena je zdvih jednotky až 2.800 mm dostupný aj pri maximálnej rýchlosti 0,03 m/s. Bezúdržbový systém s pracovným cyklom do 1.000 km. Ide o mimoriadne úsporné riešenie pre vertikálne aplikácie.

Nový typ lineárnej jednotky GSF 6 60 TR 12x3 je teraz k dispozícii aj v konfigurátore item MotionDesigner^©.

Viac informácií vrátane technických špecifikácií

Súprava pohonu NEMA 24

Umožňuje pripojenie motorov NEMA 24 štandardu ICS 16-2001 k vybraným lineárnym jednotkám item bez nutnosti strojového opracovania.

Viac informácií

Výber lineárnej jednotky

Ktorá technológia je najvhodnejšia? To bude závisieť na tom, na aké účely ju chcete využiť. Definovali sme štyri kritériá, ktoré Vám pomôžu nájsť rýchlejšie ideálne riešenie práve pre Vašu aplikáciu:

• užitočné zaťaženie
• rýchlosť
• opakovateľná presnosť
• maximálny zdvih

Výber lineárnej jednotky

Software

Pomocou jednoduchého konfigurátora môžete aj Vy sami navrhnúť vhodné riešenie automatizácie.

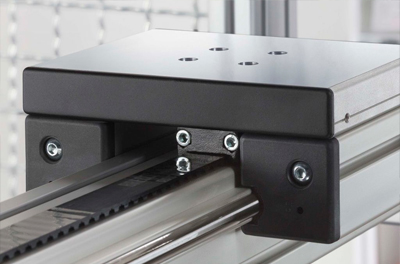

Lineárne jednotky s ozubeným remeňom

Tieto lineárne jednotky sú určené pre extrémne dynamický pohyb a pre krátke časy cyklu. Sú vhodné pre prenos veľkých síl. Pri tomto pohone sa ozubený remeň mechanicky zachytáva okolo ozubenej remenice poháňanej motorom. Tento tvarový styk eliminuje preklz. Systém môže tiež rýchlo zmeniť smer a uviesť do pohybu veľké množstvo hmôt. Lineárne jednotky s ozubeným remeňom môžu byť postavené prakticky v akejkoľvek dĺžke.

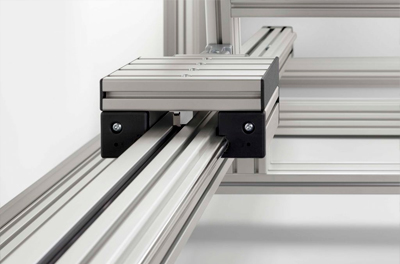

Lineárne jednotky s guličkovou skrutkou

Jednotky s guličkovou skrutkou sa používajú tam, kde je vyžadovaná veľká sila a presné polohovanie. To je umožnené vďaka pohonu s presným vretenom. Rýchlosť a presnosť polohovania sú do značnej miery určené vedením v závite. Použitím vretena s väčším stúpaním sa zvyšuje rýchlosť jazdy, ktorú môže lineárna jednotka s guličkovou skrutkou vyvinúť. Tento typ pohonu je menej náchylný k nekontrolovateľnému pohybu vozíka vo vertikálnych aplikáciách. Vďaka prevodovému pomeru na guličkovej skrutke stačí pri motore menší brzdný moment ako u iných typov pohonu.

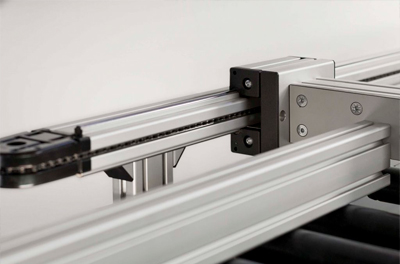

Lineárne jednotky s reťazou

Reťazový pohon je odolný voči znečisteniu, môže prenášať veľké sily a je tiež ideálny pre vertikálne pohyby. Používa sa tam, kde je vyžadovaná absolútna spoľahlivosť, a to aj v náročných podmienkach. Lineárne jednotky s reťazovým pohonom prenášajú veľké sily v smere jazdy a vykazujú vynikajúcu charakteristiku zaťaženia, často sa používajú pre stavbu zdvíhacích dverí a iné vertikálne aplikácie.

Lineárne jednotky s ozubeným hrebeňom

Lineárna jednotka s pohonom ozubeným hrebeňom je často najlepšie riešenie tam, kde je vyžadovaný silný zdvih a presné ovládanie. Hnacie ozubené koleso sa pohybuje po priamom ozubení, čím sa eliminuje možnosť sklzu. Otáčavý pohyb hnacieho motora sa tak premení priamo do priamočiareho pohybu vozíka.

Pohon ozubeným hrebeňom je robustný lineárny pohon, ktorý možno použiť k pohybu ťažkých bremien. Vysoký štandard presnosti polohovania sa dosahuje aj na dlhých osiach, ozubený hrebeň sa ani pri zaťažení nerozťahuje.
