Retrofit - prestavba statických pracovísk na výškovo nastaviteľné

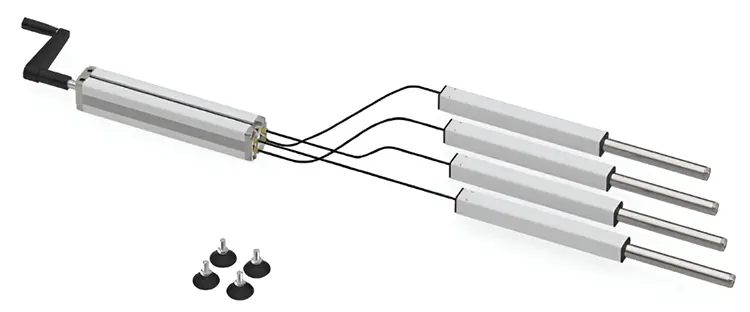

Hydraulický systém - manuálny s ručnou kľukou

Systém LA - prierez 35 x 35 mm - nosnosť 350 kg
Systém LG - prierez 45 x 45 mm - nosnosť 350 kg

Manuálný hydraulický systém s ručnou kľukou je najúspornejším riešením na zdvíhanie a spúšťanie pracovísk. Jednoduchý, ale efektívny dizajn umožňuje používateľom bez námahy nastaviť pracovnú plochu do požadovanej ergonomickej výšky. Jednou z kľúčových výhod kľukového systému je jeho kompaktná konštrukcia; po dosiahnutí požadovanej výšky je možné kľučku ľahko zložiť, čím sa eliminujú akékoľvek potenciálne prekážky a udržuje sa čistý a uprataný pracovný priestor.

Systém ručnej kľučky sa skladá z:
1x hydraulické čerpadlo, 1x ručná kľuka, 4x lineárna jednotka s 3 m hadicou, 4x nastaviteľná nožka, návod a príslušenstvo pre montáž hydraulických hadíc k čerpadlu.

*Poznámka: všetky hydraulické systémy vyžadujú vratnú silu / zaťaženie, aby sa zatlačil olej späť z jednotiek do čerpadla. Informujte sa prosím o konkrétnych požiadavkách.

Legenda pre specifikáciu:
počet lineárnych jednotiek - typ zdvíhacieho prvku - nosnosť - zdvih - spôsob ovládania - nôžka - balenie

Pre ďalšie možnosti a požiadavky nás prosím kontaktujte.

Späť na menu

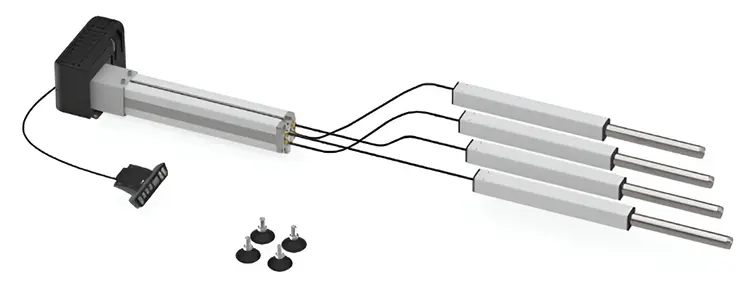

Hydraulický systém - elektrickým pohonom

Systém LA - prierez 35 x 35 mm - nosnosť 350 kg
Systém LG - prierez 45 x 45 mm - nosnosť 350 kg

Hydraulický systém s elektrickým pohonom sa používa tam, kde je nutné časté nastavovanie výšky. Káblové ovládanie s pamäťou zobrazuje nastavenú výšku a umožňuje obsluhe uložiť 4 polohy do pamäte a v prípade potreby aj horné a dolné limity pohybu.

*Poznámka: Všetky hydraulické systémy vyžadujú vratnú silu / zaťaženie, aby sa zatlačil olej späť z jednotiek do čerpadla. Informujte sa prosím o konkrétnych požiadavkách.

Hydraulický systém s elektrickým pohonom sa skladá z:
1x hydraulické čerpadlo s motorom, 1x riadiaca jednotka s napájacím káblom, 1x káblové ovládanie s pamäťou, 4x lineárna jednotka s 3 m hadicou, 4x nastaviteľná nožka, návod a príslušenstvo pre montáž hydraulických hadíc k čerpadlu.

Legenda pre specifikáciu:
počet lineárnych jednotiek - typ zdvíhacieho prvku - nosnosť - zdvih - spôsob ovládania - nôžka - balenie

Pre ďalšie možnosti a požiadavky nás prosím kontaktujte.

Späť na menu

Elektrický - vretenový systém

Systém SLA - profil 35 x 35 mm - nosnost 600 kg
Systém SLG - profil 45 x 45 mm - nosnost 600 kg

Elektrický vretenový systém je najčastejšie používaným systémom pre dodatočnú montáž. Vyžaduje iba minimálny inštalačný priestor a ide o modulárny, rozšíriteľný systém typu „plug-and-play“. Elektrický vretenový systém na rozdiel od hydraulických systémov eliminuje nutnosť vratnej sily, je možné ho inštalovať ako push alebo pull (tlačné alebo ťažné) prevedenie a je to samosvorný systém. Dodatočnú inštaláciu ďalších zdvíhacích prvkov (jednotiek) je možné jednoducho vykonať neskôr.

Káblové ovládanie s pamäťou zobrazuje nastavenú výšku a umožňuje obsluhe uložiť 3 polohy do pamäte a v prípade potreby aj horné a dolné limity pohybu. Pre pracovné stanice so širokou škálou nastavení sú k dispozícii predlžovacie káble lineárnych jednotiek. Systémy sú konfigurované pre štandardnú konfiguráciu montáže so 4 nohami.

Rozmery jednotiek:
Výška jednotiek SLA/SLG .3 1330 v zasunutom stave 599 mm / vo vysunutom stave 899 mm
Výška jednotiek SLA/SLG .3 1340 v zasunutom stave 699 mm / vo vysunutom stave 1099 mm

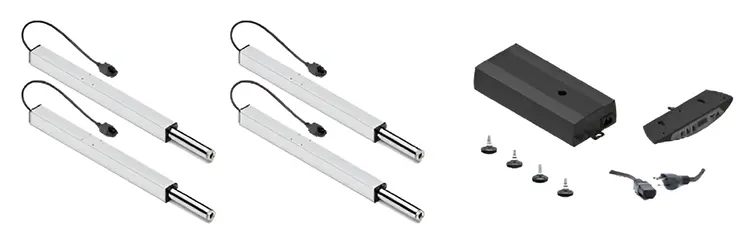

Systém SLA/SLG obsahuje:
4x elektrická vretenová lineárna jednotka s 2 m káblom, 1x riadiaca jednotka iSMPS so snímačom náklonu, 1x napájací kábel, 1x káblové ovládanie s pamäťou, 4x nastaviteľná nôžka, návod.

Pre ďalšie možnosti a požiadavky nás prosím kontaktujte.

Späť na menu

Inštalačné návody

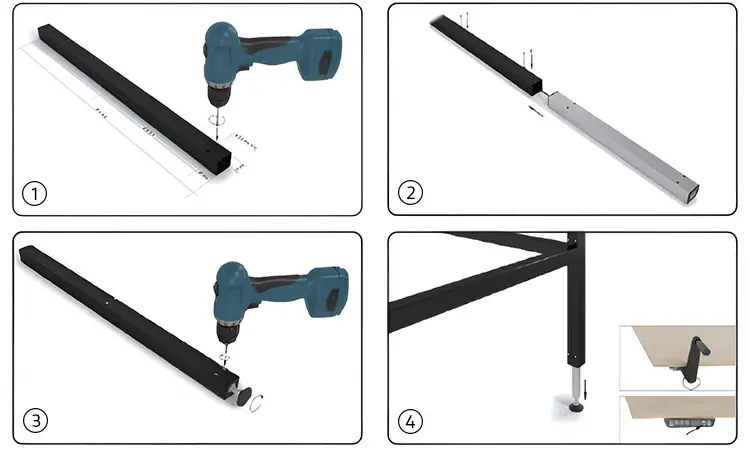

1. Montáž vo vnútri profilov

Montáž do profilov 40 x 40 mm (LA/SLA) alebo 50 x 50 mm (LG/SLG).

1. Vyvŕtajte montážne otvory podľa dodanej montážnej šablóny.
2. Zasuňte lineárne jednotky do štvorcového profilu (dbajte na požiadavky na ohyb rúrok a káblov.
3. Upevnite podľa špecifikácií (dbajte na hĺbkové obmedzenie montážnych skrutiek).
4. Namontujte hydraulické čerpadlo do zvolenej polohy – vyrovnajte a pripojte hydraulické potrubie k čerpadlu. Namontujte riadiacu jednotku pohybu a klávesnicu do zvolenej polohy – vyrovnajte a pripojte elektrické káble. Spustite systém podľa pokynov v inštalačnej príručke.

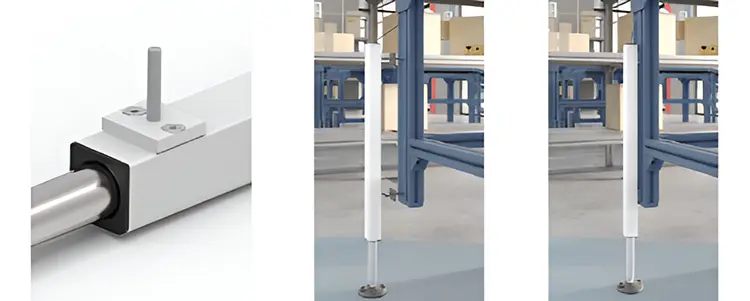

2. Externá montáž

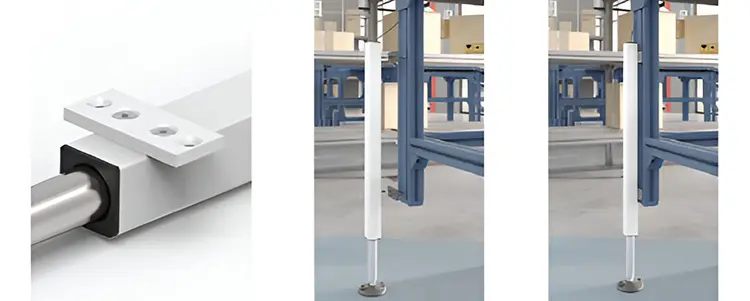

Montážna doska A pre systémy LA a SLA. Číslo dielu 113.00003.
Montážna doska D pre systémy LG a SLG. Číslo dielu 113.00125.

Montážna doska B pre systémy LA a SLA. Číslo dielu 113.00004.
Montážna doska E pre systémy LG a SLG. Číslo dielu 113.00126.

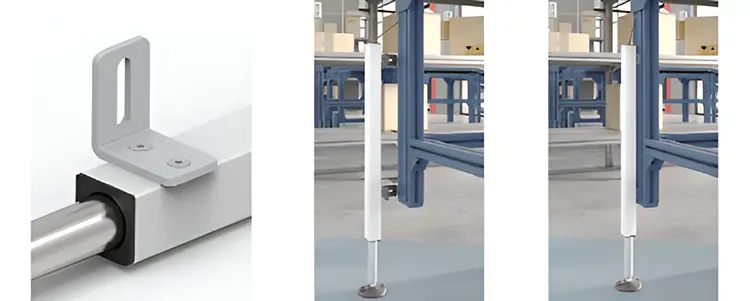

Montážna doska C pre systémy LA a SLA. Číslo dielu 113.00039.
Montážna doska F pre systémy LG a SLG. Číslo dielu 113.00127.

3. Externá montáž – rúrkový systém

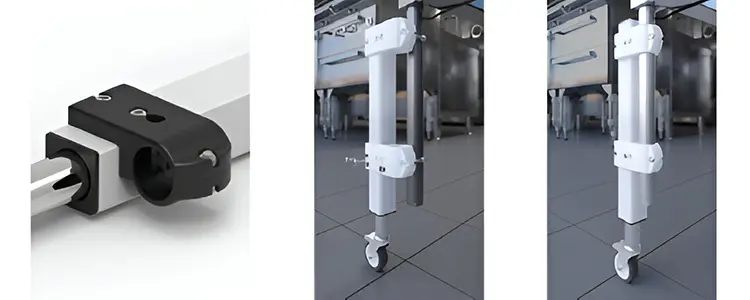

Konzola pre montáž na rúrky s priemerom 28 mm pre systémy LA/SLA. Číslo dielu 113.00054.

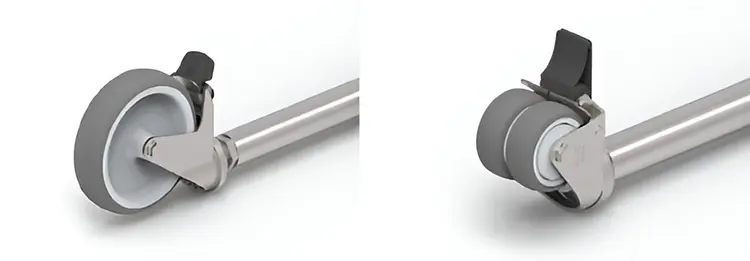

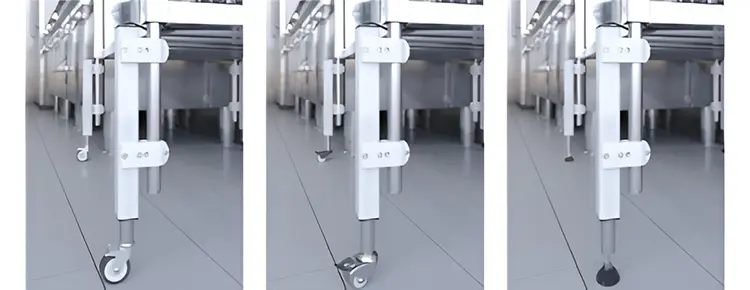

Pre mobilné inštalácie sú k dispozícii kolesá v rôznych štýloch a veľkostiach.

Späť na menu

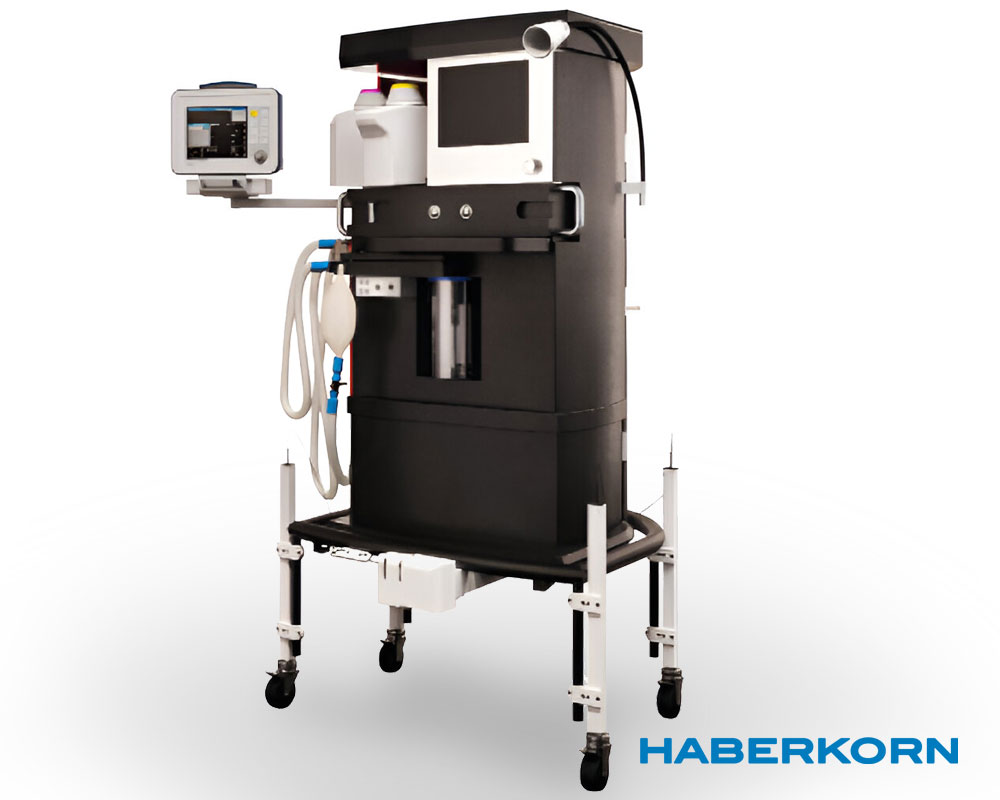

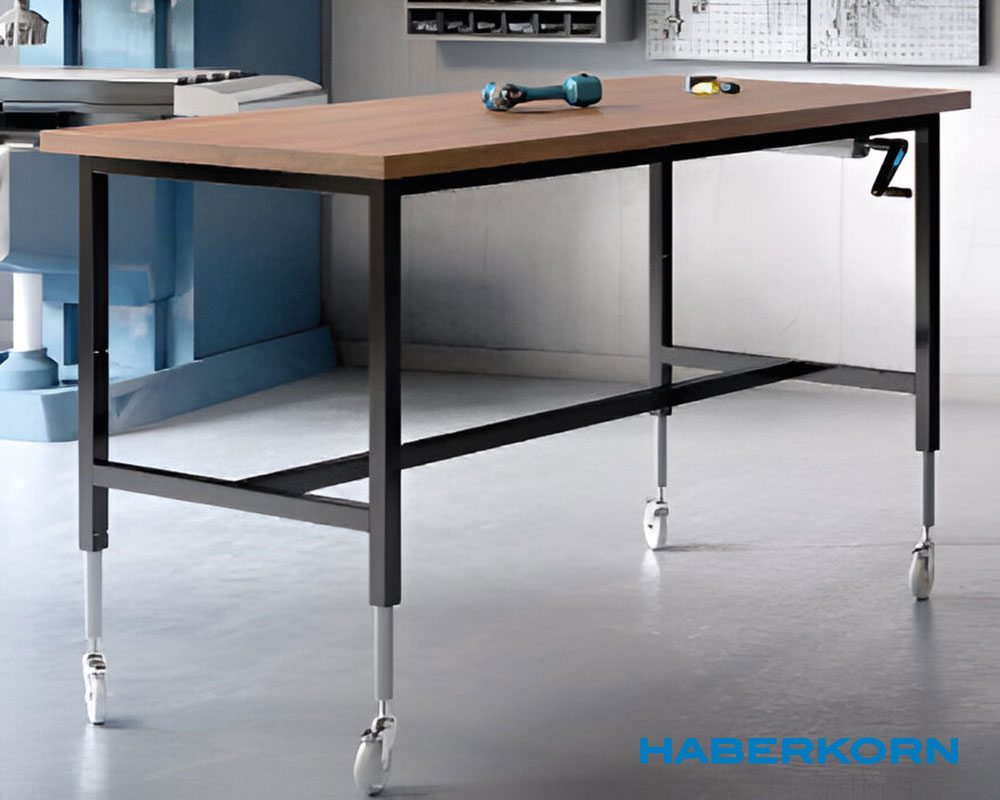

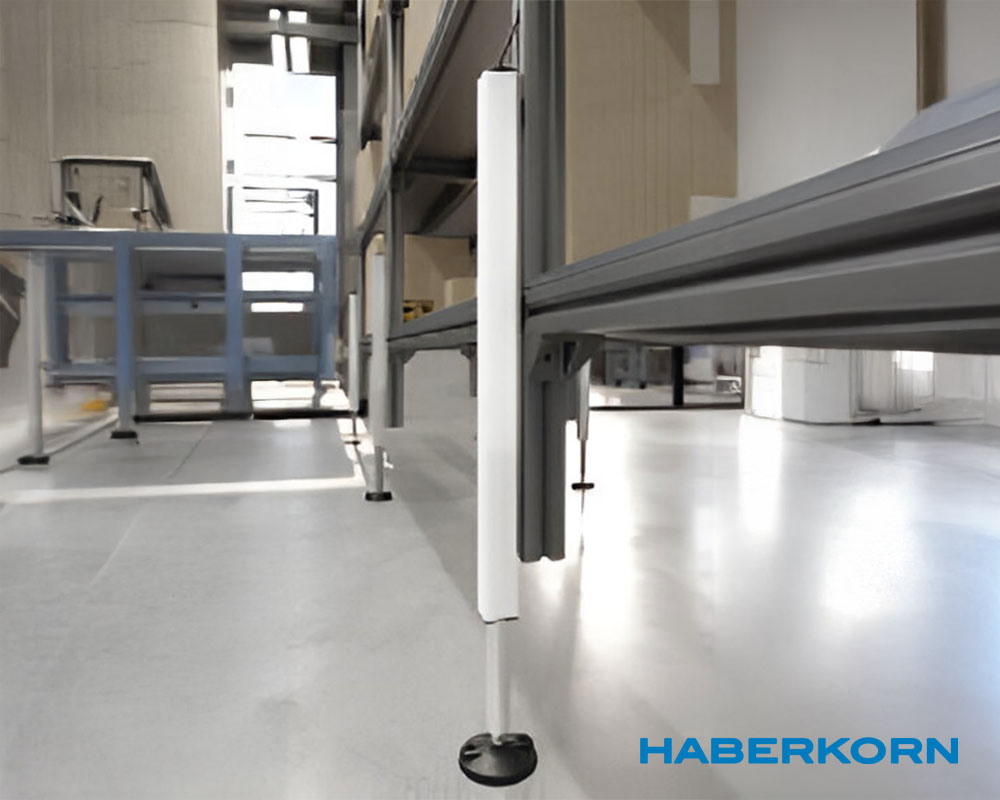

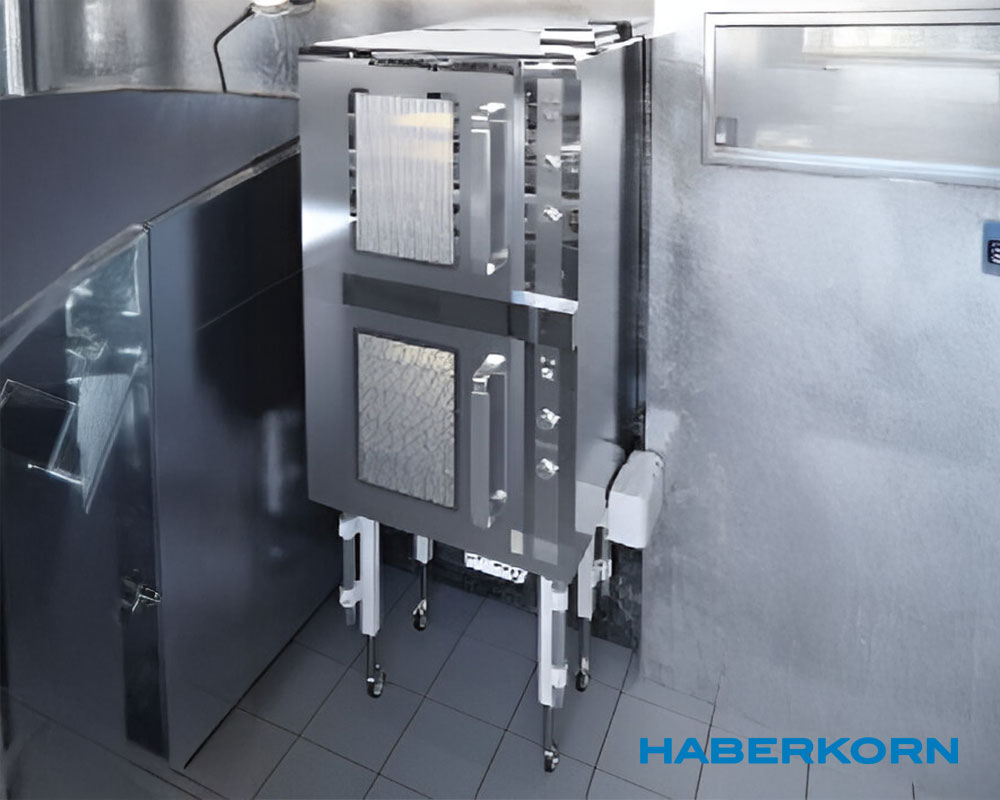

Aplikácie
