Valčekové dopravníky

Valčekové dopravníky sú určené výhradne na prepravu kusových výrobkov vyšších hmotností (palety, prepravné boxy a pod.). Sú vhodné na samostatné použitie, ale aj pre zástavbu do väčších dopravných celkov, príp. výrobných a montážnych liniek. Vyznačujú sa ľahkou a pevnou konštrukciou z eloxovaných hliníkových profilov, moderným dizajnom a veľkou variabilitou prevedenia.

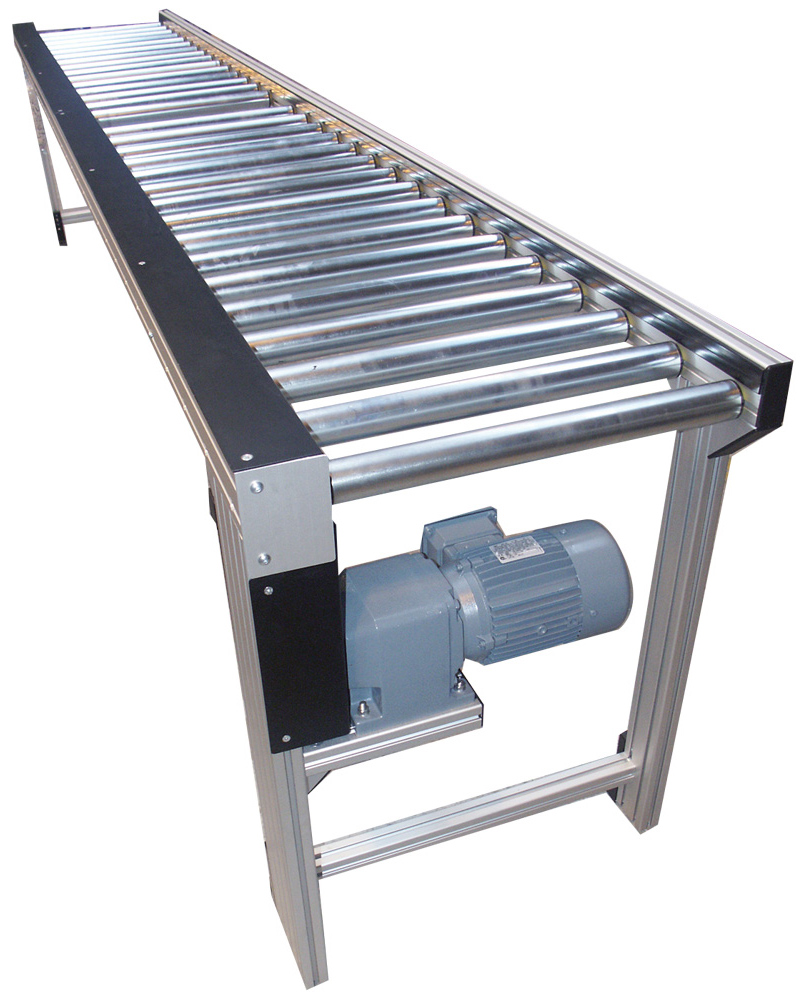

Valčekový dopravník priamy poháňaný

Válečkový dopravník přímý poháněný Válečkový dopravník přímý poháněný - výkres

Štandardné parametre
Dĺžka dopravníka 300 – 13 000 mm
Šírka dopravníka 200 – 1 000 mm
Zaťaženie dopravníka 35 kg/m
Pohon 3 x 400 V (1 x 230 V)
Rýchlosť remeňa * 3 - 31 m/min
Materiál valčekov PVC, pozink., nerez, Al
Prevádzková teplota 10 – 80 °C
Priemer valčekov 50 mm
* Možnosť regulácie rýchlosti pomocou frekvenčného meniča v rozmedzie 40 – 150 % (menovitá rýchlosť = 100 %).
Vyššie uvedené údaje sú štandardné. Iné hodnoty na vyžiadanie.



Dopytový formulár

Dotazník k vyhotoveniu valčekového dopravníka priamého poháňaného

Valčekový dopravník priamy nepoháňaný

Válečkový dopravník přímý nepoháněný Válečkový dopravník přímý nepoháněný - výkres

Štandardné parametre
Dĺžka dopravníka neobmedzená
Šírka dopravníka 100 – 800 mm
Zaťaženie dopravníka 35 kg/m
Materiál valčekov PVC, pozink., nerez, Al
Prevádzková teplota 10 – 60 °C
Priemer valčekov 32 a 50 mm




Dopytový formulár

Dotazník k vyhotoveniu valčekového dopravníka priameho nepoháňaného

Prednosti

  • vysoká únosnosť
  • robustná konštrukcia
  • dopravníky vyrábané podľa požiadaviek zákazníka, tzn. "na mieru"
  • možnosť realizácie špeciálnych technologických či výrobných operácií priamo na dopravníku (napr. ofukovanie, odmasťovanie, odkvap oleja do vane pod dopravníkom atď.)
  • kostra dopravníkov tvorená profilmi stavebnicového systému item s možnosťou jednoduchého pripojenia ďalších profilov alebo doplňujúcich technológií, príp. možnosť v budúcnosti dopravník modifikovať

Technické riešenie

  • základný rám dopravníka z hliníkových drážkovaných profilov stavebnicového systému item

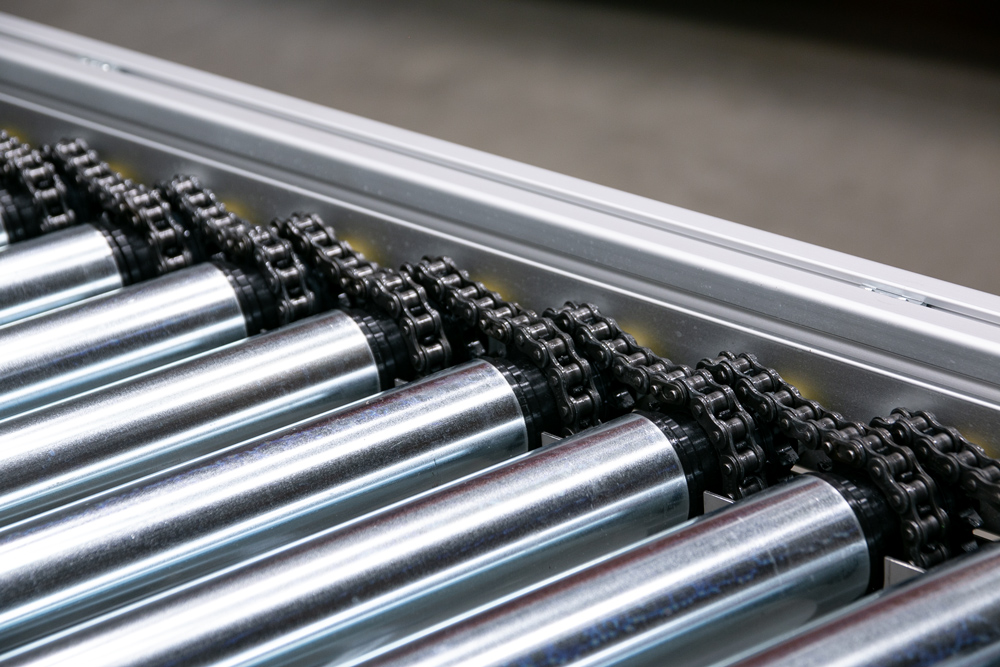

  • reťaz alebo remeň zaisťujúci pohon valčekov
  • pohon tvorený kompaktnou jednotkou, skladajúci sa z trojfázového a synchrónneho elektromotora a závitovkovej prevodovky
  • valčeky rôznych prevedení (oceľové pozinkované, plastové, hliníkové, nerezové, pogumované alebo akumulačné
  • rýchlosť konštantná alebo s možnosťou regulácie použitím frekvenčného meniča
  • podstava, rovnako ako základný rám, z hliníkových drážkovaných profilov stavebnicového systému item. Variant tiež vo výškovo prestaviteľnom (ručne, pohonom) alebo šikmom prevedení
  • možnosť dodania vrátane elektrického zapojenia s motorovým spúšťačom alebo s frekvenčným meničom

Voliteľné príslušenstvo

  • elektrické zapojenie dopravníkov vrátane prvkov ako optické čidlá s odrazkou, bezpečnostné STOP tlačidlá, frekvenčný menič, motorový spúšťač a pod.
  • podstava
  • motor 1 x 230 V
  • mechanické koncové dorazy

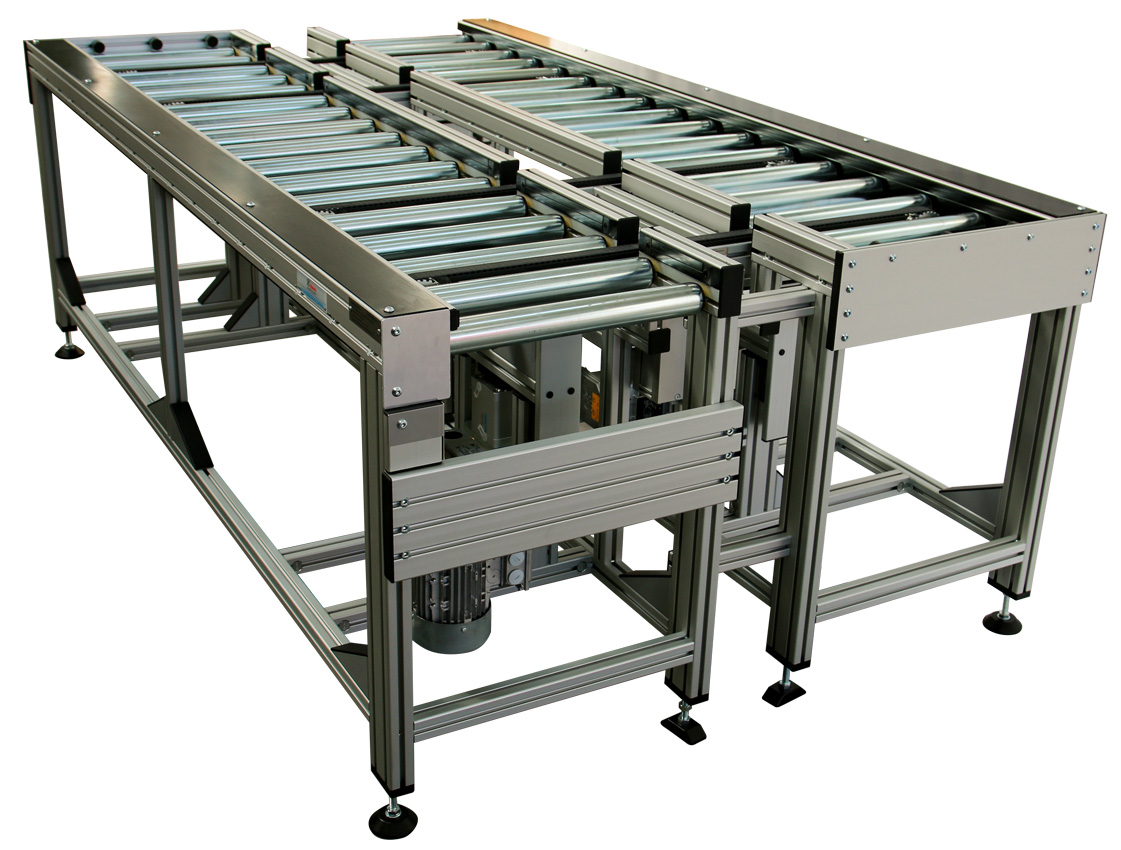

Valčekové dopravníky priame

Prepravujú kusové výrobky vyššej hmotnosti. Základom valčekových dopravníkov je rám z hliníkových drážkovaných profilov item a valčeky rôznych prevedení - oceľové pozinkované, plastové, hliníkové, nerezové, pogumované ... Pohon valčekov môže byť zaistený reťazou alebo remeňom. Valčekové dopravníky sú využívané hlavne pre vysokú únosnosť a robustnú konštrukciu.
