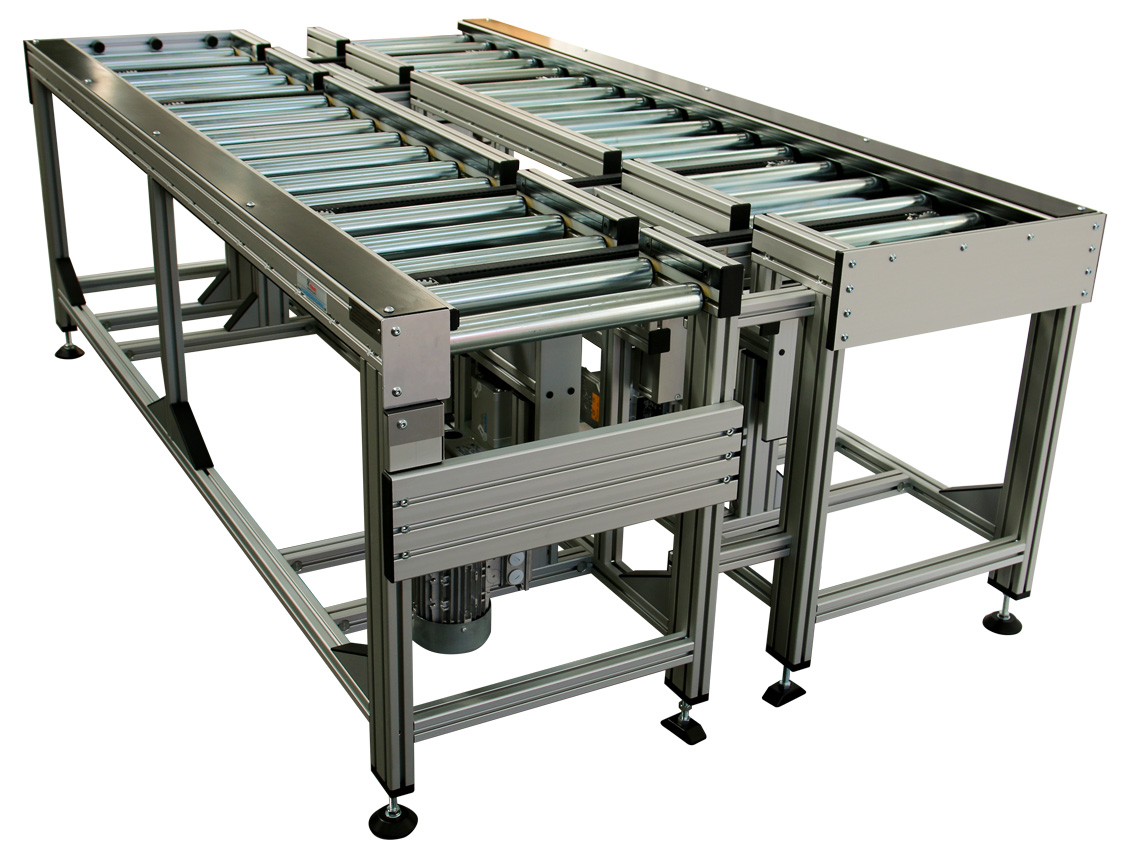

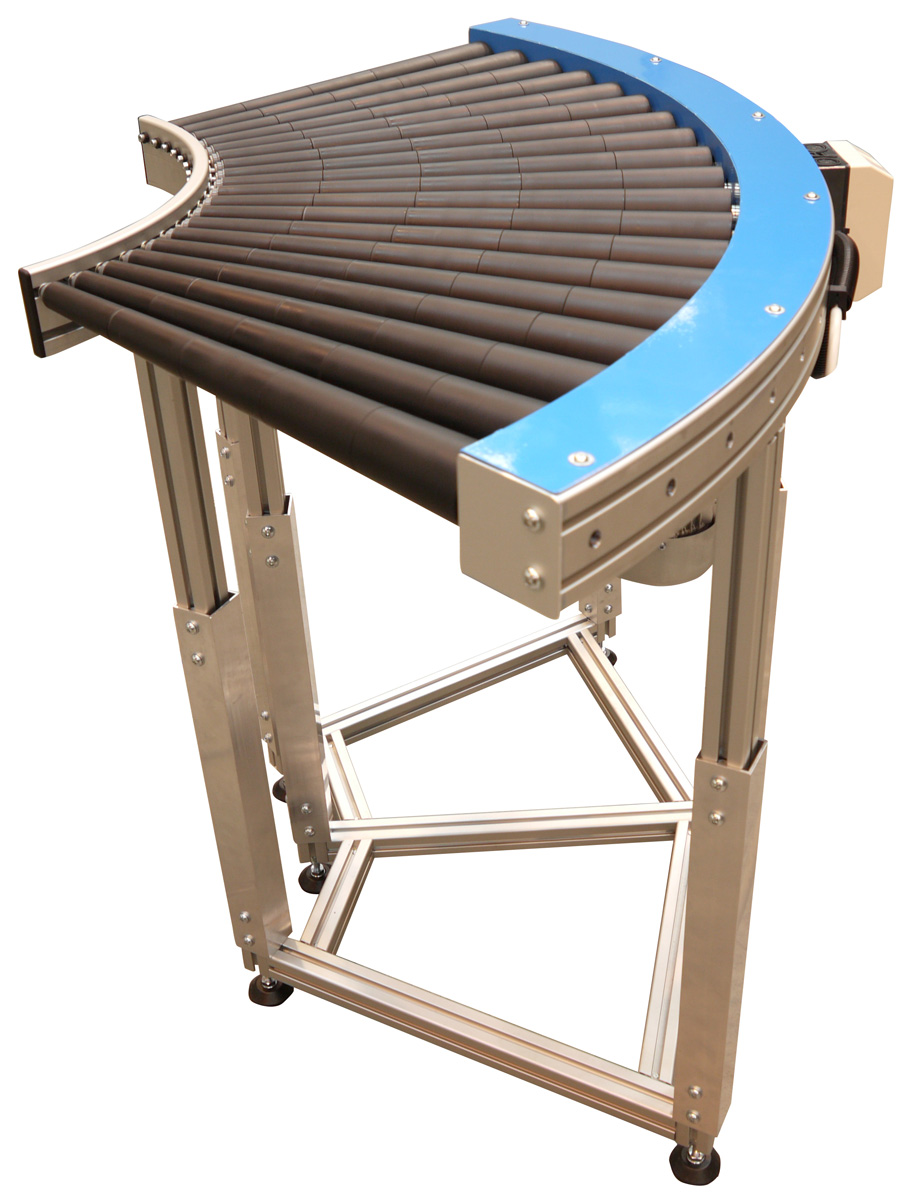

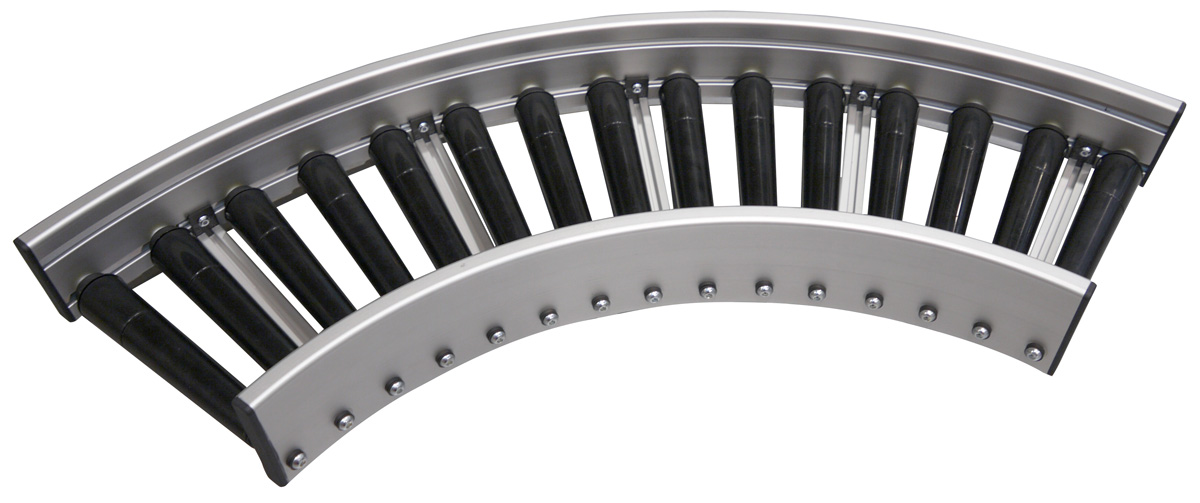

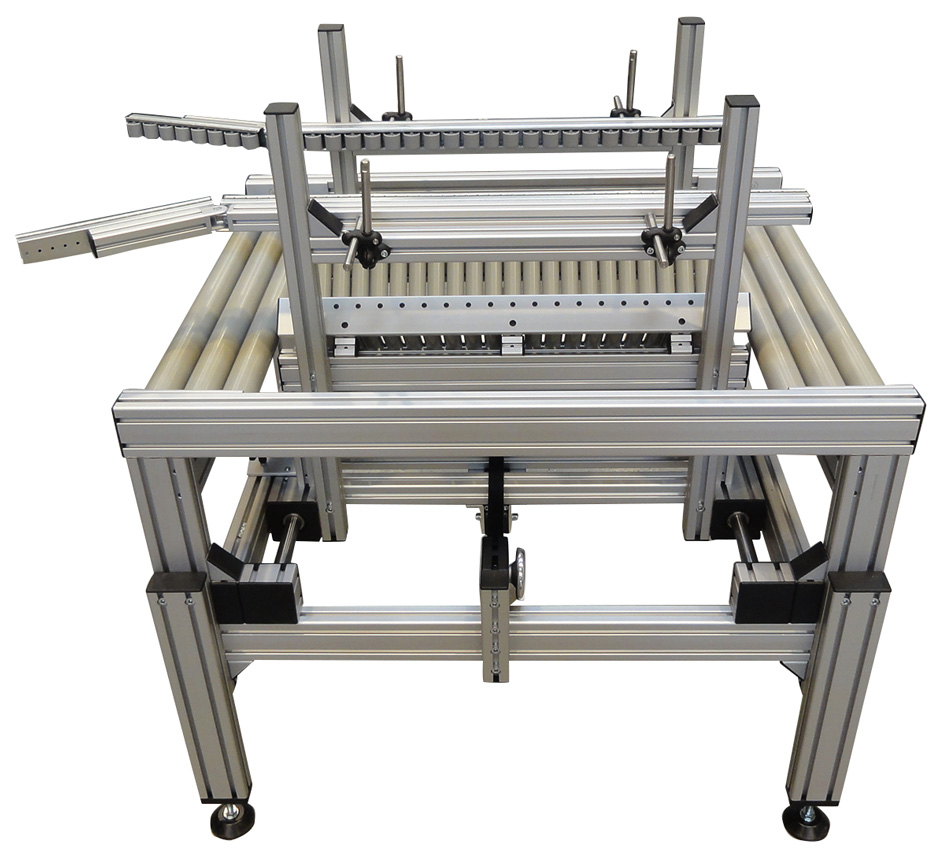

Válečkové dopravníky

Válečkové dopravníky jsou určeny výhradně k přepravě kusových výrobků vyšších hmotností (palety, přepravní boxy apod.). Jsou vhodné jak k samostatnému použití, tak pro zástavbu do větších dopravních celků, popř. výrobních a montážních linek. Vyznačují se lehkou a pevnou konstrukcí z eloxovaných hliníkových profilů, moderním designem a velkou variabilitou provedení.

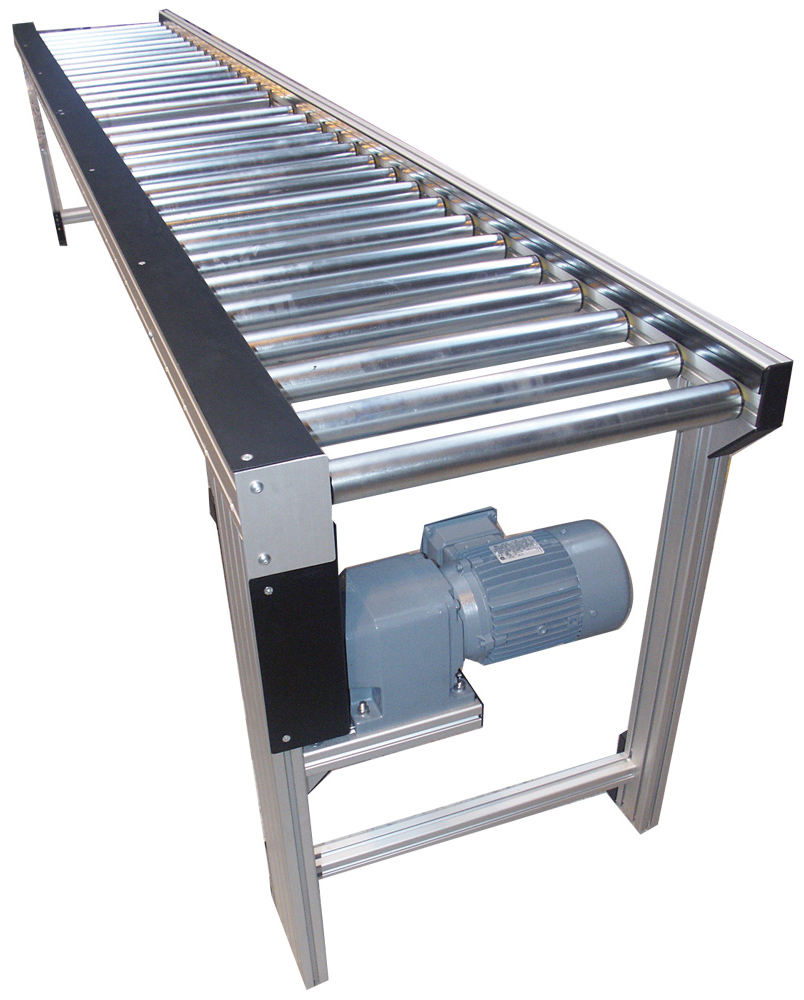

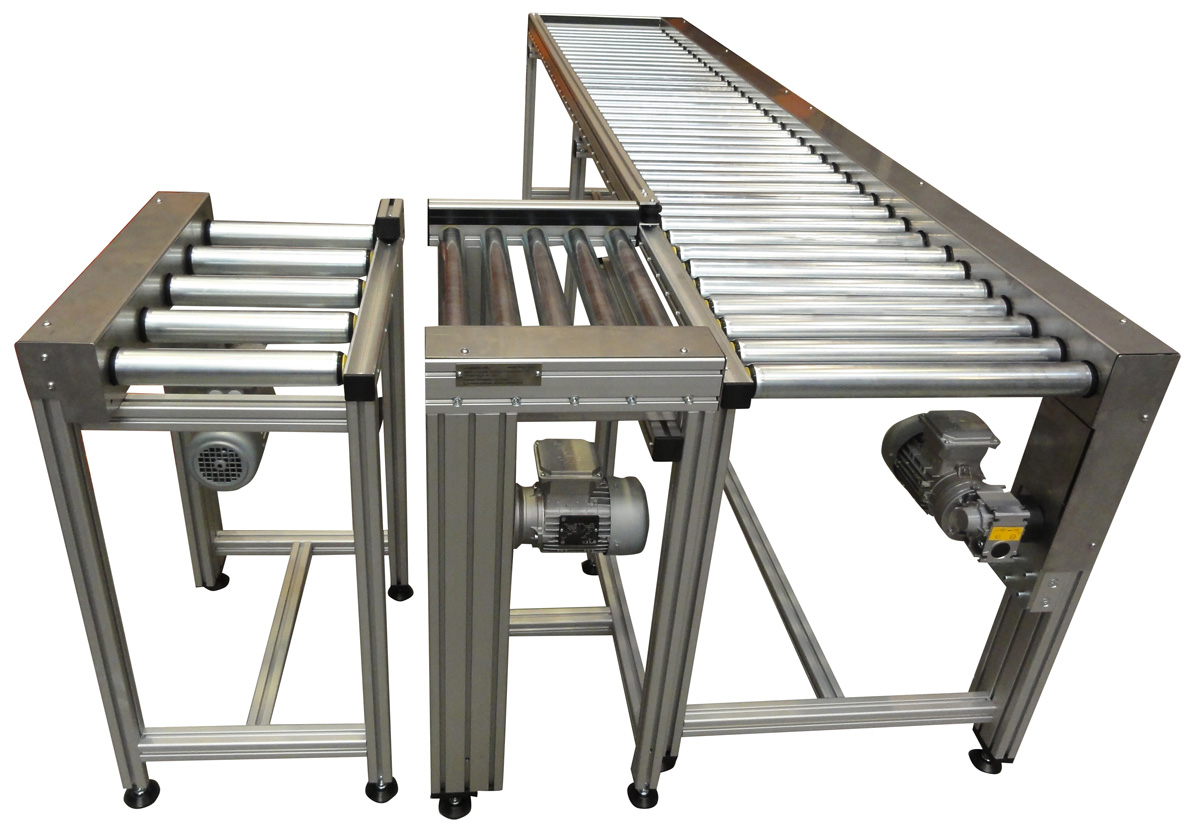

Válečkový dopravník přímý poháněný

Válečkový dopravník přímý poháněný Válečkový dopravník přímý poháněný - výkres

Standardní parametry
Délka dopravníku 300 – 13 000 mm
Šířka dopravníku 200 – 1 000 mm
Zatížení dopravníku 35 kg/m
Pohon 3 x 400 V (1 x 230 V)
Rychlost řemene * 3 - 31 m/min
Materiál válečků PVC, pozink., nerez, Al
Provozní teplota 10 – 80 °C
Průměr válečků 50 mm
* Možnost regulace rychlosti pomocí frekvenčního měniče v rozmezí 40 – 150 % (jmenovitá rychlost = 100 %).
Výše uvedené údaje jsou standardní. Jiné hodnoty na vyžádání.



Poptávkový formulář

Dotazník k provedení válečkového dopravníku přímého poháněného

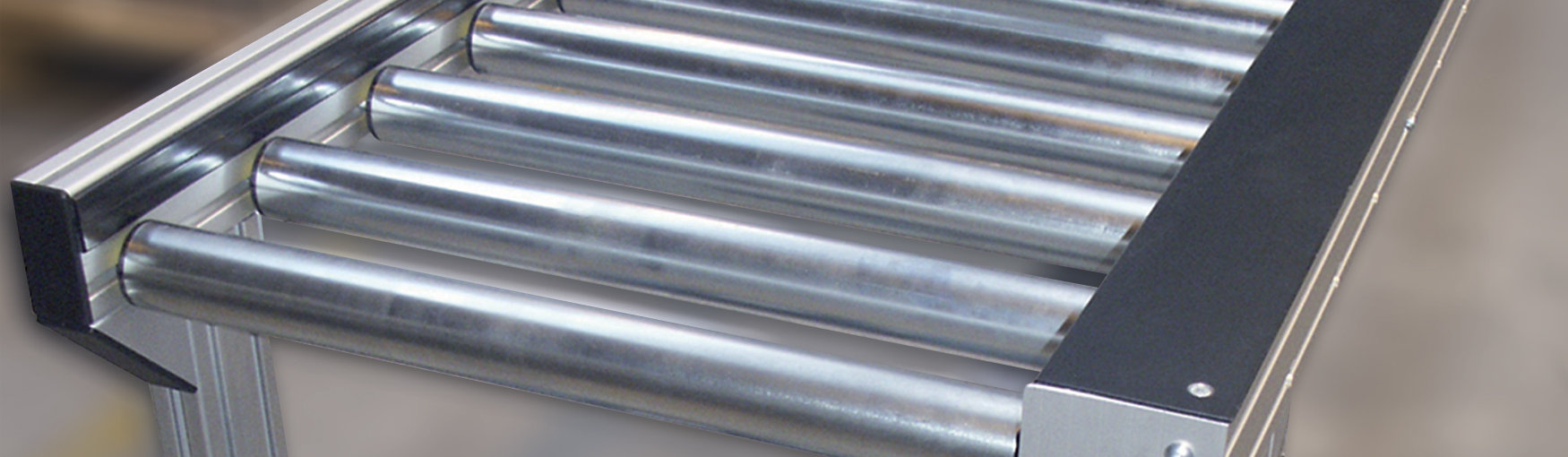

Válečkový dopravník přímý nepoháněný

Válečkový dopravník přímý nepoháněný Válečkový dopravník přímý nepoháněný - výkres

Standardní parametry
Délka dopravníku neomezená
Šířka dopravníku 100 – 800 mm
Zatížení dopravníku 35 kg/m
Materiál válečků PVC, pozink., nerez, Al
Provozní teplota 10 – 60 °C
Průměr válečků 32 a 50 mm




Poptávkový formulář

Dotazník k provedení válečkového dopravníku přímého nepoháněného

Přednosti

  • vysoká únosnost
  • robustní konstrukce
  • dopravníky vyráběny dle požadavků zákazníka, tzn. „na míru“
  • možnost provádění speciálních technologických či výrobních operací přímo na dopravníku (např. ofukování, odmašťování, odkap oleje do vany pod dopravníkem atd.)
  • kostra dopravníků tvořená profily stavebnicového systému item s možností snadného připojení dalších profilů nebo doplňujících technologií, popř. možnost v budoucnu dopravník modifikovat

Technické řešení

  • základní rám dopravníku z hliníkových drážkovaných profilů stavebnicového systému item

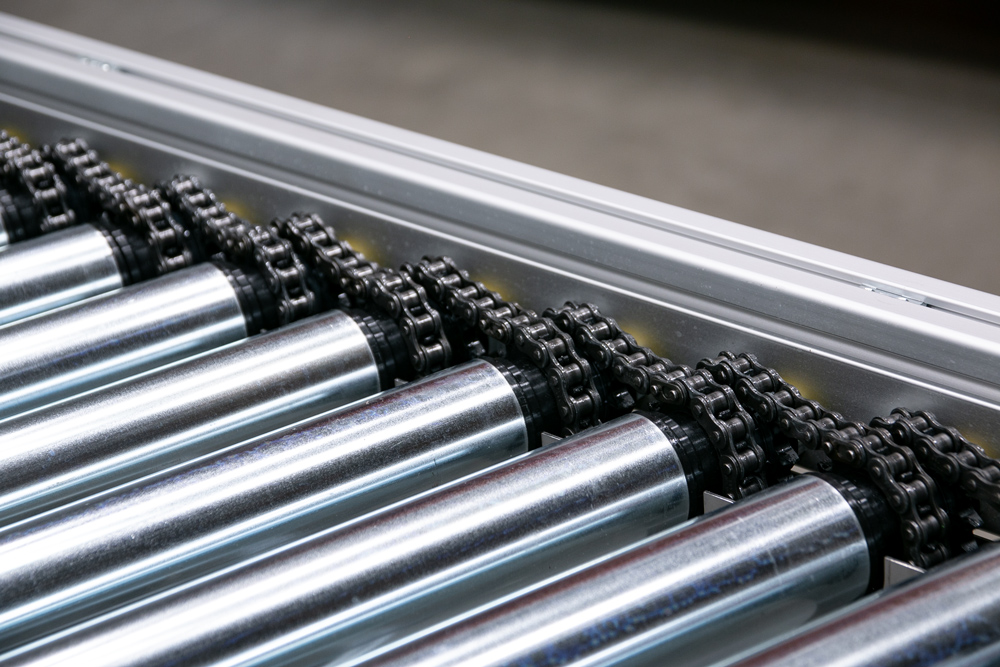

  • řetěz nebo řemen zajišťující pohon válečků
  • pohon tvořený kompaktní jednotkou, skládající se z třífázového asynchronního elektromotoru a šnekové převodovky
  • válečky různých provedení (ocelové pozinkované, plastové, hlíníkové, nerezové, pogumované nebo akumulační
  • rychlost konstantní nebo s možností regulace použitím frekvenčního měniče
  • podstava, stejně jako základní rám, z hliníkových drážkovaných profilů stavebnicového systému item. Varianta také ve výškově přestavitelném (ručně, pohonem) nebo šikmém provedení
  • možnost dodání včetně elektrického zapojení s motorovým spouštěčem nebo s frekvenčním měničem

Volitelné příslušenství

  • elektrické zapojení dopravníků včetně prvků jako optická čidla s odrazkou, bezpečnostní STOP tlačítka, frekvenční měnič, motorový spouštěč apod.
  • podstava
  • motor 1 x 230 V
  • mechanické koncové dorazy

Válečkové dopravníky přímé

Přepravují kusové výrobky vyšší hmotnosti. Základem válečkových dopravníků je rám z hliníkových drážkovaných profilů item a válečky různých provedení – ocelové pozinkované, plastové, hliníkové, nerezové, pogumované … Pohon válečků může být zajištěn řetězem nebo řemenem. Válečkové dopravníky jsou využívány hlavně pro vysokou únosnost a robustní konstrukci.
